JWL-23电流继电器

文章类别：JWL型无辅源静态电流继电器

文章概述

产品型号：JWL-23电流继电器
触点形式：2常闭
整定范围：1~99.9A
壳体结构：凸出式插拔安装结构

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JWL-23电流继电器为无辅助电源电流继电器，用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器，具有精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，无需直流辅助电源可替代电磁型电流继电器。JWL-23采用拨码开关整定电流值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

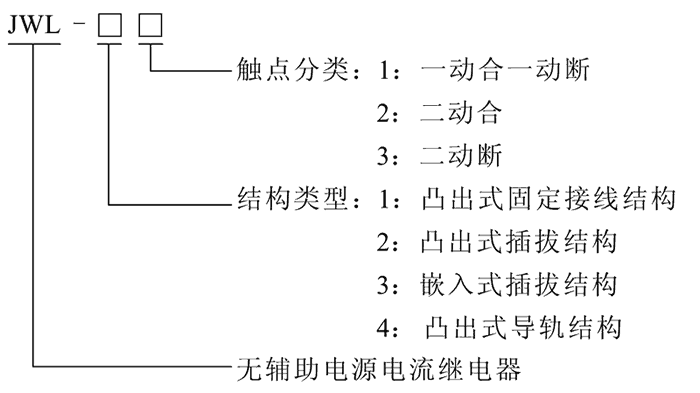

型号及含义

原理图

JWL-23瞬时的交流相电阻值电流量继家用家用电器电线电缆主要采用进口货集成型用电线路制成。被衡量的交流信息瞬时的交流相电阻值电流量I~经丢开变流器后，在其二级得以了与被测、瞬时的交流相电阻值电流量正相关的的交流相电阻值Ui。经定值整定后实行整流，整流后的电磁的交流相电阻值经滤波器滤波，得以了与Ui正相关的电流电变压器的交流相电阻值Uo。在电平检查测量工具中Uo与电流电变压器规范选取的交流相电阻值Ue实行特别，若电流电变压器的交流相电阻值Uo超过规范选取的交流相电阻值，电平检查测量工具器伤害正数据信息，能够销往继家用家用电器电线电缆，继家用家用电器电线电缆地处操作心态，相反、，若电流电变压器的交流相电阻值Uo大于规范选取的交流相电阻值Ue，电平检查测量工具伤害负数据信息，JWL-23地处不操作心态。操作过程相应图右图：

JWL-23工作原理图

JWL-23电流继电器整定范围和触点数量

型号	电流整定范围	触点形式	额定电流	安装结构
JWL-11电流继电器	2~99.9A	1常开1常闭	5A	凸出式固定
JWL-12电流继电器	2~99.9A	2常开	5A	凸出式固定
JWL-13电流继电器	2~99.9A	2常闭	5A	凸出式固定
JWL-21电流继电器	2~99.9A	1常开1常闭	5A	凸出式插拔
JWL-22电流继电器	2~99.9A	2常开	5A	凸出式插拔
JWL-23电流继电器	2~99.9A	2常闭	5A	凸出式插拔
JWL-31电流继电器	2~99.9A	1常开1常闭	5A	嵌入式插拔
JWL-32电流继电器	2~99.9A	2常开	5A	嵌入式插拔
JWL-33电流继电器	2~99.9A	2常闭	5A	嵌入式插拔
JWL-41电流继电器	2~99.9A	1常开1常闭	5A	导轨式安装
JWL-42电流继电器	2~99.9A	2常开	5A	导轨式安装
JWL-43电流继电器	2~99.9A	2常闭	5A	导轨式安装

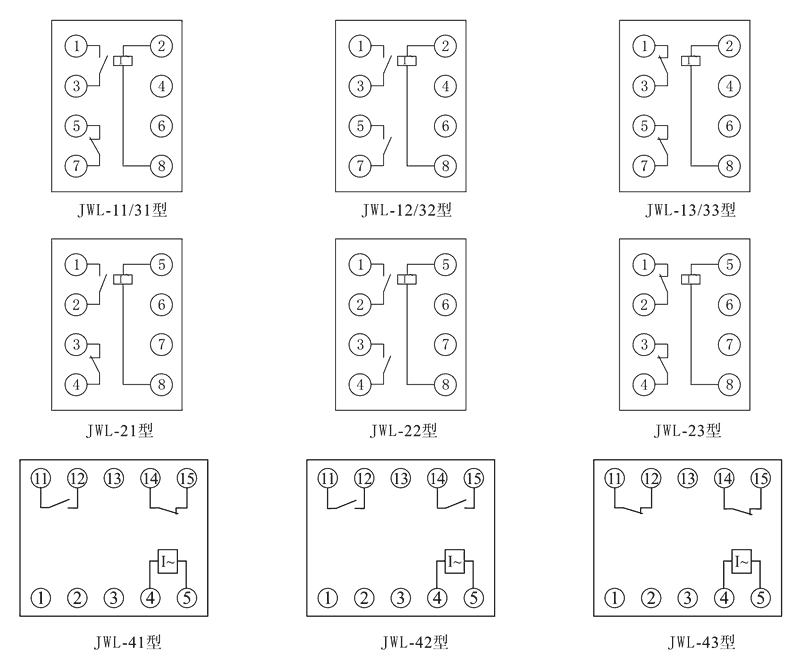

接线图

JWL-23技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	48V、110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	1.1倍整定值≤40ms，2倍整定值≤35ms
返回系数	0.85~0.95
返回时间	≤27ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
