JWL-43电流继电器

文章类别：JWL型无辅源静态电流继电器

文章概述

产品型号：JWL-43电流继电器
触点形式：2常闭
整定范围：1~99.9A
壳体结构：导轨安装结构

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JWL-43电流继电器为无辅助电源电流继电器，用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器，具有精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，无需直流辅助电源可替代电磁型电流继电器。JWL-43采用拨码开关整定电流值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

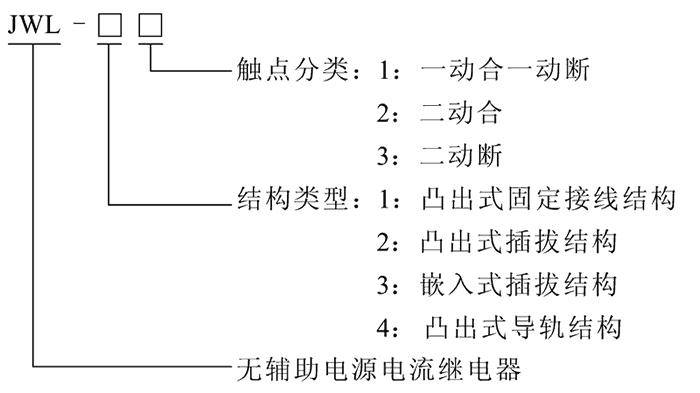

型号及含义

原理图

JWL-43瞬时电流值大小继电气主要包括进进口商集合线路分为。被測量的互动交流瞬时电流值大小I~经防护隔离变流器后，在再者级能够与被测、瞬时电流值大小成比例的交流电流电流Ui。经定值整定后来进行整流，整流后的激光脉冲交流电流电流经滤波器滤波，能够与Ui成比例的电流交流电流电流Uo。在电平的论文测试中Uo与电流参看交流电流电流Ue来进行是比较，若电流交流电流电流Uo小于参看交流电流电流，电平的论文传感器的导出正的卫星信号，驱动程序进口商继电气，继电气是工作壮态，否则，若电流交流电流电流Uo不低于参看交流电流电流Ue，电平的论文测试的导出负的卫星信号，JWL-43是不工作壮态。基本原理详细图已知：

JWL-43工作原理图

JWL-43电流继电器整定范围和触点数量

型号	电流整定范围	触点形式	额定电流	安装结构
JWL-11电流继电器	2~99.9A	1常开1常闭	5A	凸出式固定
JWL-12电流继电器	2~99.9A	2常开	5A	凸出式固定
JWL-13电流继电器	2~99.9A	2常闭	5A	凸出式固定
JWL-21电流继电器	2~99.9A	1常开1常闭	5A	凸出式插拔
JWL-22电流继电器	2~99.9A	2常开	5A	凸出式插拔
JWL-23电流继电器	2~99.9A	2常闭	5A	凸出式插拔
JWL-31电流继电器	2~99.9A	1常开1常闭	5A	嵌入式插拔
JWL-32电流继电器	2~99.9A	2常开	5A	嵌入式插拔
JWL-33电流继电器	2~99.9A	2常闭	5A	嵌入式插拔
JWL-41电流继电器	2~99.9A	1常开1常闭	5A	导轨式安装
JWL-42电流继电器	2~99.9A	2常开	5A	导轨式安装
JWL-43电流继电器	2~99.9A	2常闭	5A	导轨式安装

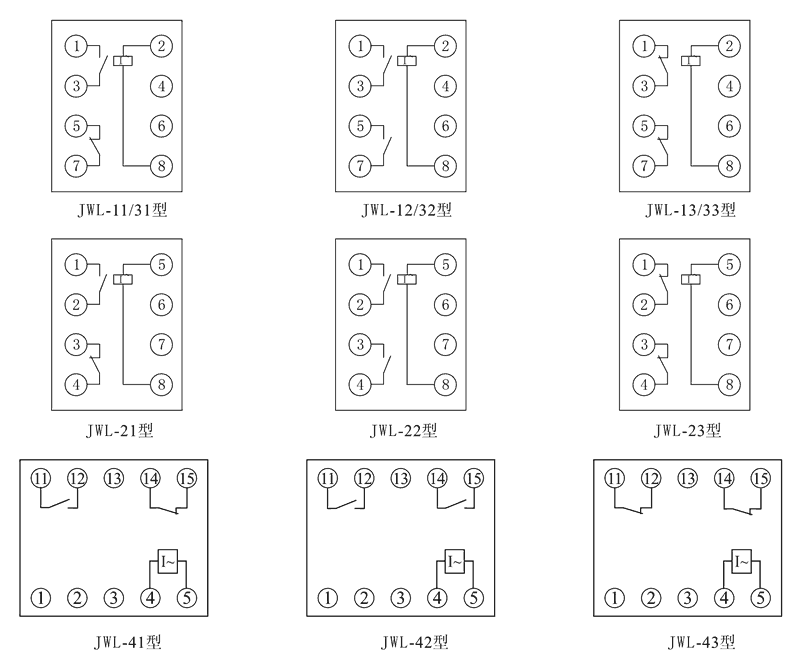

接线图

JWL-43技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	48V、110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	1.1倍整定值≤40ms，2倍整定值≤35ms
返回系数	0.85~0.95
返回时间	≤27ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
