  • JL-23电流继电器
  • 文章类别：JL型静态电流继电器
  • 文章概述

  • 产品型号：JL-23电流继电器
    触点形式：2常闭
    整定范围：1~99.9A
    壳体结构：凸出式插拔安装结构

    • 产品分类

    询价留言

    概述
    JL-23电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。JL-23采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100~300V均能可靠工作。
    型号及含义

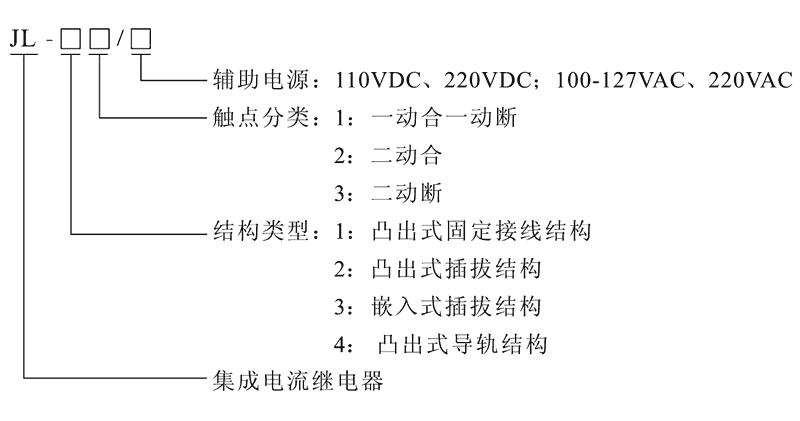

    JL-23型号及其含义
    原理图
    JL-23端伤害功率值接触器产品控制电路图开关采用了国外进口集成系统控制电路结构。被量测的联络端伤害功率值I~经隔开变流器后，在第二级收获与被测、端伤害功率值正比的端伤害功率值Ui。经定值整定后实施整流，整流后的智能端伤害功率值经滤波器滤波，收获与Ui正比的电流电变压器端伤害功率值Uo。在电平查测中Uo与电流电变压器分类选取价值端伤害功率值Ue实施较为，若电流电变压器端伤害功率值Uo不要高于分类选取价值端伤害功率值，电平查测器伤害正走势，驱动下载进口商接触器产品控制电路图开关，接触器产品控制电路图开关占据过程方式，不然，若电流电变压器端伤害功率值Uo要高于分类选取价值端伤害功率值Ue，电平查测伤害负走势，JL-23占据不过程方式。方式有以下图图示：

    JL-23工作原理图

    JL-23电流继电器整定范围和触点数量
    型号 电流整定范围 触点形式 额定电流 安装结构
    JL-11电流继电器 1~99.9A 1常开1常闭 5A 凸出式固定
    JL-12电流继电器 1~99.9A 2常开 5A 凸出式固定
    JL-13电流继电器 1~99.9A 2常闭 5A 凸出式固定
    JL-21电流继电器 1~99.9A 1常开1常闭 5A 凸出式插拔
    JL-22电流继电器 1~99.9A 2常开 5A 凸出式插拔
    JL-23电流继电器 1~99.9A 2常闭 5A 凸出式插拔
    JL-31电流继电器 1~99.9A 1常开1常闭 5A 嵌入式插拔
    JL-32电流继电器 1~99.9A 2常开 5A 嵌入式插拔
    JL-33电流继电器 1~99.9A 2常闭 5A 嵌入式插拔
    JL-41电流继电器 1~99.9A 1常开1常闭 5A 导轨式安装
    JL-42电流继电器 1~99.9A 2常开 5A 导轨式安装
    JL-43电流继电器 1~99.9A 2常闭 5A 导轨式安装
    接线图

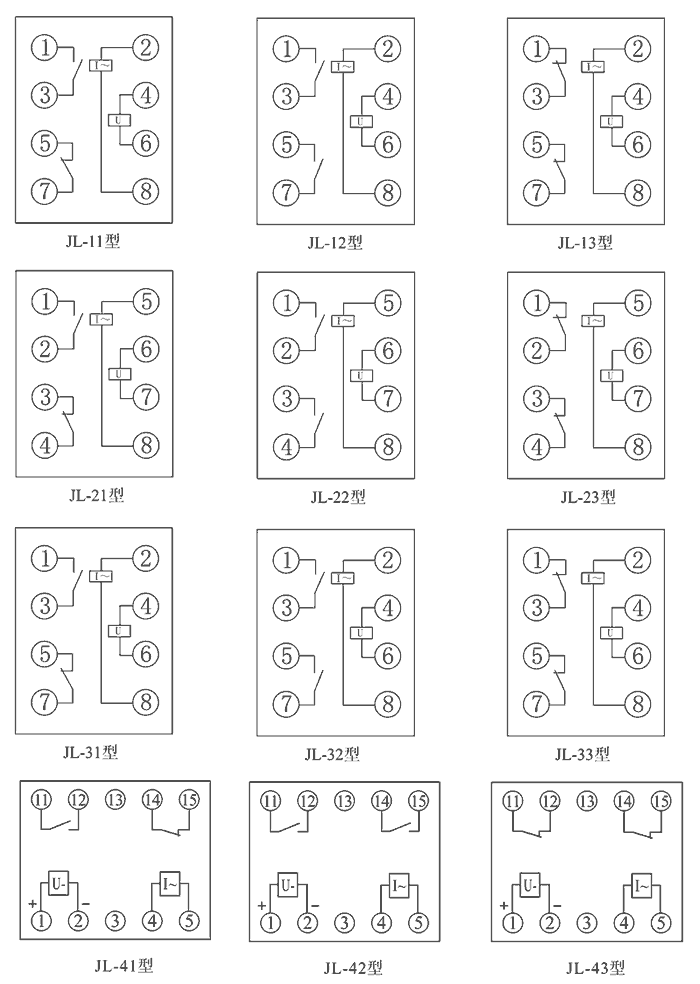

    JL-23内部接线图
    JL-23技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.1倍整定值≤30ms，2倍整定值≤20ms
    返回系数 0.90~0.95
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JL-23阻燃壳体

    JL-23静态集成电路

    JL-23端子排接线

    JL-23导轨条安装

    导轨安装结构
    JL-23导轨安装结构外形尺寸
    凸出固定式安装结构
    JL-23凸出固定式安装结构
    凸出插拔式安装结构
    JL-23凸出插拔式安装结构
    嵌入插拔式安装结构
    JL-23嵌入插拔式安装结构
