  • JL-43电流继电器
  • 文章类别：JL型静态电流继电器
  • 文章概述

  • 产品型号：JL-43电流继电器
    触点形式：2常闭
    整定范围：1~99.9A
    壳体结构：导轨安装结构

    • 产品分类

    询价留言

    概述
    JL-43电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。JL-43采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100~300V均能可靠工作。

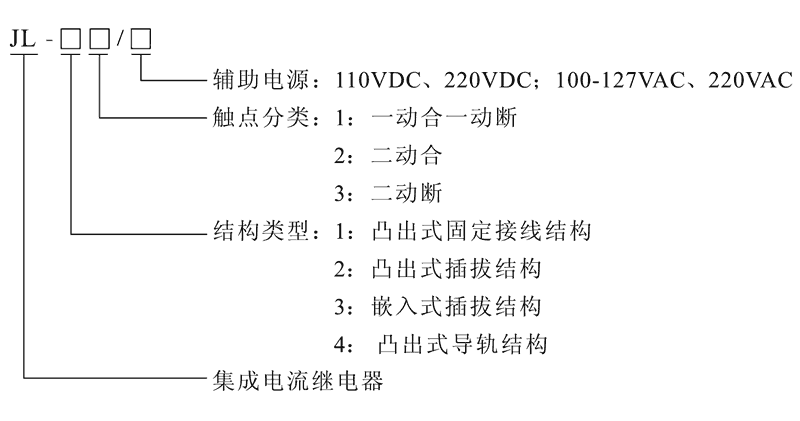

    型号及含义
    JL-43型号及其含义
    原理图
    JL-43功率量继设备利用进进口商融合电源电路分为。被在测量的交流活动功率量I~经隔离防晒变流器后，在此外级有与被测、功率量成比例的端交流电阻值降Ui。经定值整定后使用整流，整流后的脉冲表现端交流电阻值降经滤波器滤波，有与Ui成比例的整流端交流电阻值降Uo。在电平测试中Uo与整流参照端交流电阻值降Ue使用相比，若整流端交流电阻值降Uo超过参照端交流电阻值降，电平测试器输入正表现，动力进口商继设备，继设备位于拉伸运作睡眠动态，反正，若整流端交流电阻值降Uo少于参照端交流电阻值降Ue，电平测试输入负表现，JL-43位于不拉伸运作睡眠动态。机理内容如下图图甲中：

    JL-43工作原理图

    JL-43电流继电器整定范围和触点数量
    型号 电流整定范围 触点形式 额定电流 安装结构
    JL-11电流继电器 1~99.9A 1常开1常闭 5A 凸出式固定
    JL-12电流继电器 1~99.9A 2常开 5A 凸出式固定
    JL-13电流继电器 1~99.9A 2常闭 5A 凸出式固定
    JL-21电流继电器 1~99.9A 1常开1常闭 5A 凸出式插拔
    JL-22电流继电器 1~99.9A 2常开 5A 凸出式插拔
    JL-23电流继电器 1~99.9A 2常闭 5A 凸出式插拔
    JL-31电流继电器 1~99.9A 1常开1常闭 5A 嵌入式插拔
    JL-32电流继电器 1~99.9A 2常开 5A 嵌入式插拔
    JL-33电流继电器 1~99.9A 2常闭 5A 嵌入式插拔
    JL-41电流继电器 1~99.9A 1常开1常闭 5A 导轨式安装
    JL-42电流继电器 1~99.9A 2常开 5A 导轨式安装
    JL-43电流继电器 1~99.9A 2常闭 5A 导轨式安装

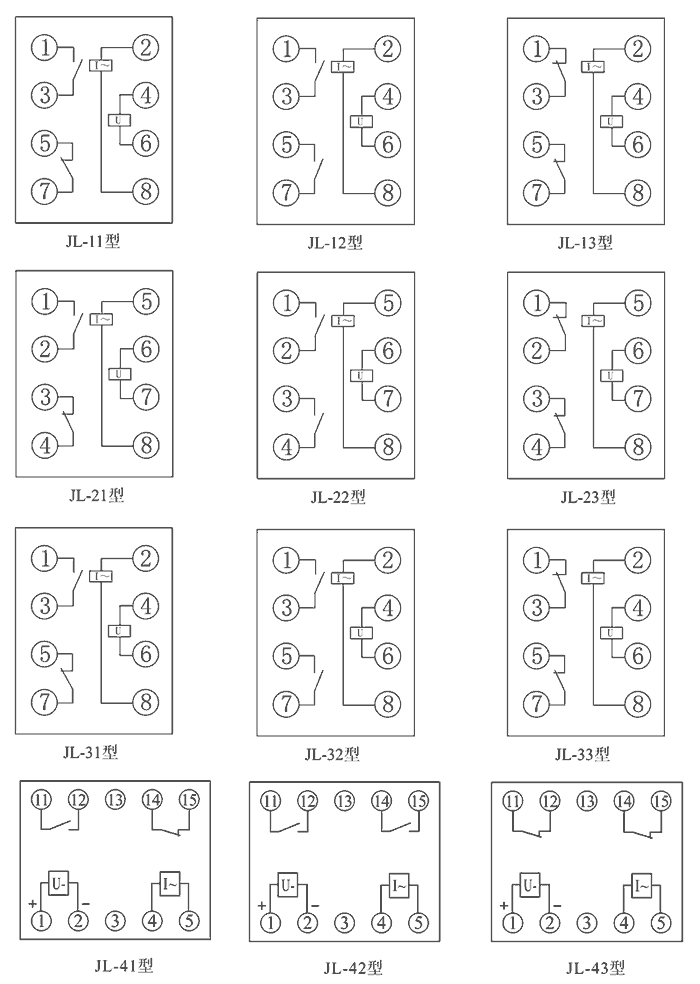

    接线图
    JL-43内部接线图
    JL-43技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.1倍整定值≤30ms，2倍整定值≤20ms
    返回系数 0.90~0.95
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JL-43阻燃壳体

    JL-43静态集成电路

    JL-43端子排接线

    JL-43导轨条安装

    导轨安装结构
    JL-43导轨安装结构外形尺寸
    凸出固定式安装结构
    JL-43凸出固定式安装结构
    凸出插拔式安装结构
    JL-43凸出插拔式安装结构
    嵌入插拔式安装结构
    JL-43嵌入插拔式安装结构
