JY8-31D过电压继电器

文章类别：JY8型无源电压继电器

文章概述

产品型号：JY8-31D
额定电压：AC48V、110V、220V
触点形式：1常开1常闭
整定范围：180V~440V

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY8-31D电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。JY8-31D采用集成电路和拨码整定，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽、作为低电压使用时无抖动等特点。

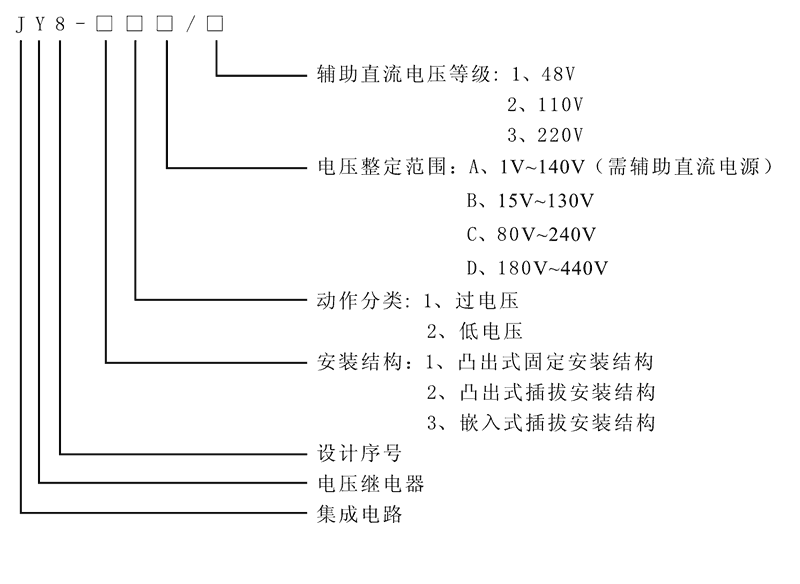

JY8-31D型号及其含义

工作原理

JY8-31D工作原理

JY8-31D联络端电流值保险丝电线电缆主要包括進口智能家居控制线路分为，被测试的联络联络端电流值U~经隔离开干式变压器降血压后获得与被测联络端电流值相等的联络端电流值Ui，经整定后做出整流，整流后脉宽联络端电流值经滤波器滤波，获得与Ui相等的电流电联络端电流值Uo，在电平测试中Uo与电流电基准联络端电流值 Ue 做出更加，若电流电联络端电流值Uo超过基准联络端电流值，电平测试器輸出正讯号，带动出口到保险丝电线电缆，则本保险丝电线电缆长期处在工作模式。不然的话，如果是过联络端电流值保险丝电线电缆或许是低联络端电流值保险丝电线电缆，若电流电联络端电流值Uo高与基准联络端电流值 Ue，电平测试器輸出负讯号，则JY8-31D联络端电流值保险丝电线电缆长期处在不工作模式。

JY8-31D触点形式及保护类型

型号	动作类型	返回系数	额定电压	整定电压
JY8-11A	过电压继电器	>0.9	AC：48V、110V、220V	1V~140V
JY8-11B	过电压继电器	>0.9	AC：48V、110V、220V	15V~130V
JY8-11C	过电压继电器	>0.9	AC：48V、110V、220V	80V~240V
JY8-11D	过电压继电器	>0.9	AC：48V、110V、220V	180V~440V
JY8-12A	低电压继电器	<1.1	AC：48V、110V、220V	1V~140V
JY8-12B	低电压继电器	<1.1	AC：48V、110V、220V	15V~130V
JY8-12C	低电压继电器	<1.1	AC：48V、110V、220V	80V~240V
JY8-12D	低电压继电器	<1.1	AC：48V、110V、220V	180V~440V
JY8-21A	过电压继电器	>0.9	AC：48V、110V、220V	1V~140V
JY8-21B	过电压继电器	>0.9	AC：48V、110V、220V	15V~130V
JY8-21C	过电压继电器	>0.9	AC：48V、110V、220V	80V~240V
JY8-21D	过电压继电器	>0.9	AC：48V、110V、220V	180V~440V
JY8-22A	低电压继电器	<1.1	AC：48V、110V、220V	1V~140V
JY8-22B	低电压继电器	<1.1	AC：48V、110V、220V	15V~130V
JY8-22C	低电压继电器	<1.1	AC：48V、110V、220V	80V~240V
JY8-22D	低电压继电器	<1.1	AC：48V、110V、220V	180V~440V
JY8-31A	过电压继电器	>0.9	AC：48V、110V、220V	1V~140V
JY8-31B	过电压继电器	>0.9	AC：48V、110V、220V	15V~130V
JY8-31C	过电压继电器	>0.9	AC：48V、110V、220V	80V~240V
JY8-31D	过电压继电器	>0.9	AC：48V、110V、220V	180V~440V
JY8-32A	低电压继电器	<1.1	AC：48V、110V、220V	1V~140V
JY8-32B	低电压继电器	<1.1	AC：48V、110V、220V	15V~130V
JY8-32C	低电压继电器	<1.1	AC：48V、110V、220V	80V~240V
JY8-32D	低电压继电器	<1.1	AC：48V、110V、220V	180V~440V

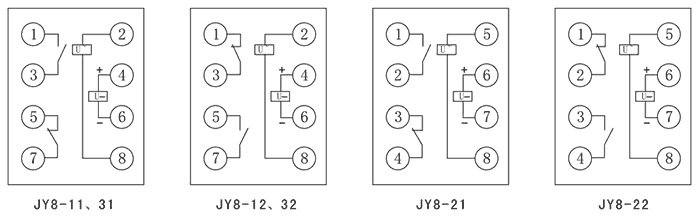

接线图

JY8-31D技术参数

额定参数
额定电压	AC48V、110V、220V
过电压返回系数	>0.9
低电压返回系数	<1.1
过电压返回时间	<25ms
低电压返回时间	<25ms
整定范围	1V~140V、15V~130V、80V~240V、180V~440V
整定误差	<5%
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
