JY8-22C低电压继电器

文章类别：JY8型无源电压继电器

文章概述

产品型号：JY8-22C
额定电压：AC48V、110V、220V
触点形式：1常开1常闭
整定范围：80V~240V

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY8-22C电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。JY8-22C采用集成电路和拨码整定，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽、作为低电压使用时无抖动等特点。

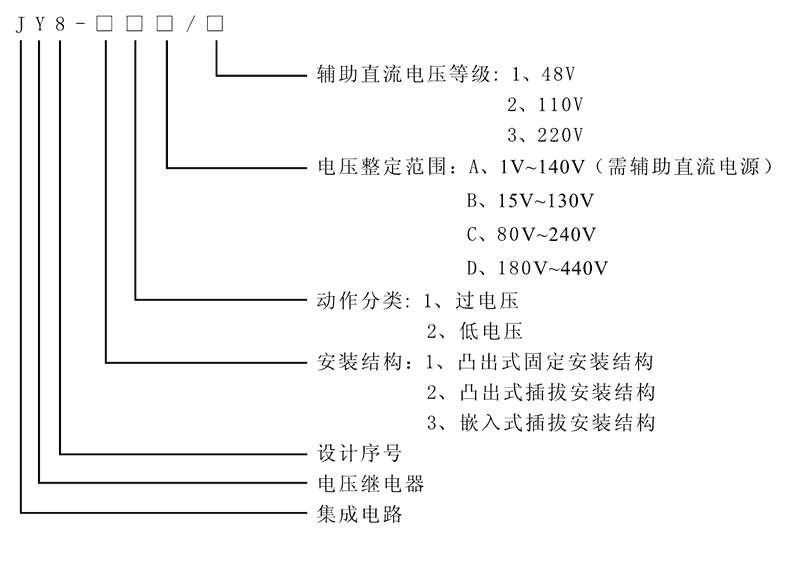

JY8-22C型号及其含义

工作原理

JY8-22C工作原理

JY8-22C相相端内容输出精度功率值电磁阀开关所采用进口量ibms三极管组合而成，被预估的讨论会相相端内容输出精度功率值U~经消毒低压变压器稳压后能够与被测相相端内容输出精度功率值成比例的相相端内容输出精度功率值Ui，经整定后实现整流，整流后智能相相端内容输出精度功率值经滤波器滤波，能够与Ui成比例的直流电变压器电源交流的电流电流工作端额定的电流相相端内容输出精度功率值Uo，在电平探测中Uo与直流电变压器电源交流的电流电流工作端额定的电流借鉴使用价值相相端内容输出精度功率值 Ue 实现相对较，若直流电变压器电源交流的电流电流工作端额定的电流相相端内容输出精度功率值Uo大于借鉴使用价值相相端内容输出精度功率值，电平探测器内容输出精度正无线手机信号，驱动下载出入口电磁阀开关，则本电磁阀开关居于瑜伽行为方式。进而，不知是过相相端内容输出精度功率值电磁阀开关只是低相相端内容输出精度功率值电磁阀开关，若直流电变压器电源交流的电流电流工作端额定的电流相相端内容输出精度功率值Uo超出借鉴使用价值相相端内容输出精度功率值 Ue，电平探测器内容输出精度负无线手机信号，则JY8-22C相相端内容输出精度功率值电磁阀开关居于不瑜伽行为方式。

JY8-22C触点形式及保护类型

型号	动作类型	返回系数	额定电压	整定电压
JY8-11A	过电压继电器	>0.9	AC：48V、110V、220V	1V~140V
JY8-11B	过电压继电器	>0.9	AC：48V、110V、220V	15V~130V
JY8-11C	过电压继电器	>0.9	AC：48V、110V、220V	80V~240V
JY8-11D	过电压继电器	>0.9	AC：48V、110V、220V	180V~440V
JY8-12A	低电压继电器	<1.1	AC：48V、110V、220V	1V~140V
JY8-12B	低电压继电器	<1.1	AC：48V、110V、220V	15V~130V
JY8-12C	低电压继电器	<1.1	AC：48V、110V、220V	80V~240V
JY8-12D	低电压继电器	<1.1	AC：48V、110V、220V	180V~440V
JY8-21A	过电压继电器	>0.9	AC：48V、110V、220V	1V~140V
JY8-21B	过电压继电器	>0.9	AC：48V、110V、220V	15V~130V
JY8-21C	过电压继电器	>0.9	AC：48V、110V、220V	80V~240V
JY8-21D	过电压继电器	>0.9	AC：48V、110V、220V	180V~440V
JY8-22A	低电压继电器	<1.1	AC：48V、110V、220V	1V~140V
JY8-22B	低电压继电器	<1.1	AC：48V、110V、220V	15V~130V
JY8-22C	低电压继电器	<1.1	AC：48V、110V、220V	80V~240V
JY8-22D	低电压继电器	<1.1	AC：48V、110V、220V	180V~440V
JY8-31A	过电压继电器	>0.9	AC：48V、110V、220V	1V~140V
JY8-31B	过电压继电器	>0.9	AC：48V、110V、220V	15V~130V
JY8-31C	过电压继电器	>0.9	AC：48V、110V、220V	80V~240V
JY8-31D	过电压继电器	>0.9	AC：48V、110V、220V	180V~440V
JY8-32A	低电压继电器	<1.1	AC：48V、110V、220V	1V~140V
JY8-32B	低电压继电器	<1.1	AC：48V、110V、220V	15V~130V
JY8-32C	低电压继电器	<1.1	AC：48V、110V、220V	80V~240V
JY8-32D	低电压继电器	<1.1	AC：48V、110V、220V	180V~440V

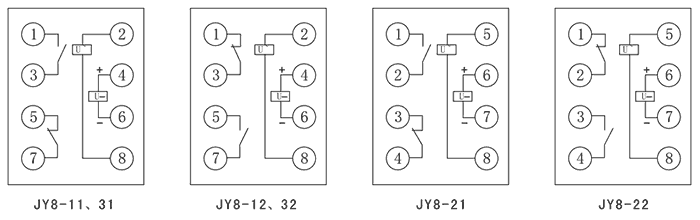

接线图

JY8-22C技术参数

额定参数
额定电压	AC48V、110V、220V
过电压返回系数	>0.9
低电压返回系数	<1.1
过电压返回时间	<25ms
低电压返回时间	<25ms
整定范围	1V~140V、15V~130V、80V~240V、180V~440V
整定误差	<5%
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
