  • 文章概述

  • 产品型号：JY-7B/1DK
    功能类型：过电压继电器
    返回系数：0.93~0.97
    返回时间：小于27ms

    • 产品分类

    询价留言

    概述
    JY-7B/1DK电压继电器为无辅源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7B/1DK采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。
    JY-7B/1DK型号及其含义
    JY-7B/1DK型号及其含义
    主要特点
    ■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
    ■整定范围：19V~130V或40V~260V
    ■JY-7B/1DK电压继电器无需辅助电源，交直流通用。
    ■精度高、级差小为1V、误差小。
    ■可靠性高，无抖动，无拒动，动作快，返回系数高。

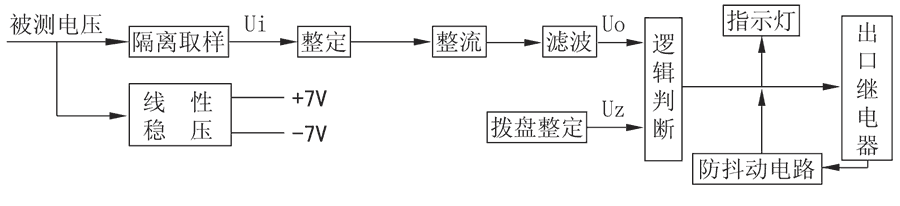

    JY-7B/1DK工作原理
    被测电阻值经途防护抽样后，得见与被测电阻值成比倒的抽样电阻值Ui，接着经途拨码整定，再完成整流滤波，得见直流电源Uo，思维漏电开关将Uo与门坎电阻值Uz完成对比。若Uo<Uz，则产品销往处断小家电产品产品不小运行；若Uo>Uz，则产品销往处断小家电产品产品小运行。欠电阻值在欠电阻值睡眠状态下下小运行标识灯有光，过电阻值在过电阻值睡眠状态下下小运行标识灯有光。JY-7B/1DK电阻值断小家电产品产品还下设专做电线，保持产品销往处断小家电产品产品在上电瞬时和不固自动瓦解产品销往处断小家电产品产品，使之不小运行。 不带辅助电源电压继电器工作原理
    JY-7B/1DK触点形式及动作方式
    型号 动作方式 整定范围 返回系数 返回时间
    JY-7A/1DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/5DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/1DK/120 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK/220 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK/002 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/220 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/310 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/120 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7B/1DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/5DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/1DK/120 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK/220 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK/002 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/220 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/310 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/120 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/1DK接线图
    JY-7B/1DK内部接线图
    JY-7B/1DK技术参数
    额定参数
    辅助电源 AC48V~260V、DC48V~300V
    过电压返回系数 0.93~0.97
    欠电压返回系数 1.04~1.08
    过电压动作时间 1.2倍整定值<25ms，2倍整定值<20ms
    欠电压动作时间 0.5倍整定值<20ms
    返回时间 <27ms
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JY-7B/1DK阻燃壳体

    JY-7B/1DK静态集成电路

    JY-7B/1DK端子排接线

    JY-7B/1DK导轨条安装

    导轨安装结构
    JY-7B/1DK导轨安装结构外形尺寸
