    星欧娱乐> 技术文章>电压值保险丝电线电缆>JY-7/DK型无源线电压继电器电路图元件

    联系星欧娱乐

  • JY-7A/3DK/310欠电压继电器
  • 文章类别：JY-7/DK型无源电压继电器
  • 文章概述

  • 产品型号：JY-7A/3DK/310
    功能类型：欠电压继电器
    返回系数：1.04~1.08
    返回时间：小于27ms

    • 产品分类

    询价留言

    概述
    JY-7A/3DK/310电压继电器为无辅源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7A/3DK/310采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

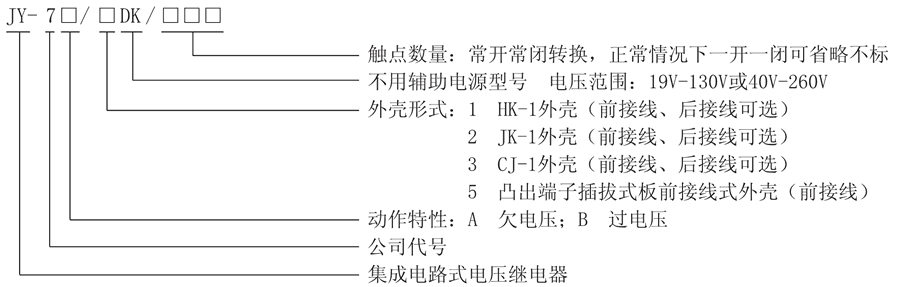

    JY-7A/3DK/310型号及其含义
    JY-7A/3DK/310型号及其含义
    主要特点
    ■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
    ■整定范围：19V~130V或40V~260V
    ■JY-7A/3DK/310电压继电器无需辅助电源，交直流通用。
    ■精度高、级差小为1V、误差小。
    ■可靠性高，无抖动，无拒动，动作快，返回系数高。

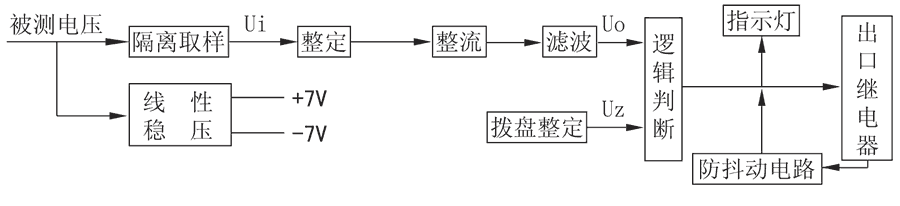

    JY-7A/3DK/310工作原理
    被测交流电的电流经由防晒隔离霜取样方法方法后，的与被测交流电的电流成数量的取样方法方法交流电的电流Ui，第二经由拨码整定，再做出整流滤波，的交流电Uo，思维模式电路设计开关将Uo与门坎交流电的电流Uz做出比。若Uo<Uz，则出来继设备不瑜伽姿势图片；若Uo>Uz，则出来继设备瑜伽姿势图片。欠交流电的电流在欠交流电的电流工作环境下瑜伽姿势图片指令灯闪光，过交流电的电流在过交流电的电流工作环境下瑜伽姿势图片指令灯闪光。JY-7A/3DK/310交流电的电流继设备还存在专门的电路设计，确认出来继设备在上电一刹那和忽上忽下订时封闭出来继设备，使之不瑜伽姿势图片。 不带辅助电源电压继电器工作原理
    JY-7A/3DK/310触点形式及动作方式
    型号 动作方式 整定范围 返回系数 返回时间
    JY-7A/1DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/5DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/1DK/120 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK/220 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK/002 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/220 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/310 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/120 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7B/1DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/5DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/1DK/120 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK/220 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK/002 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/220 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/310 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/120 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7A/3DK/310接线图

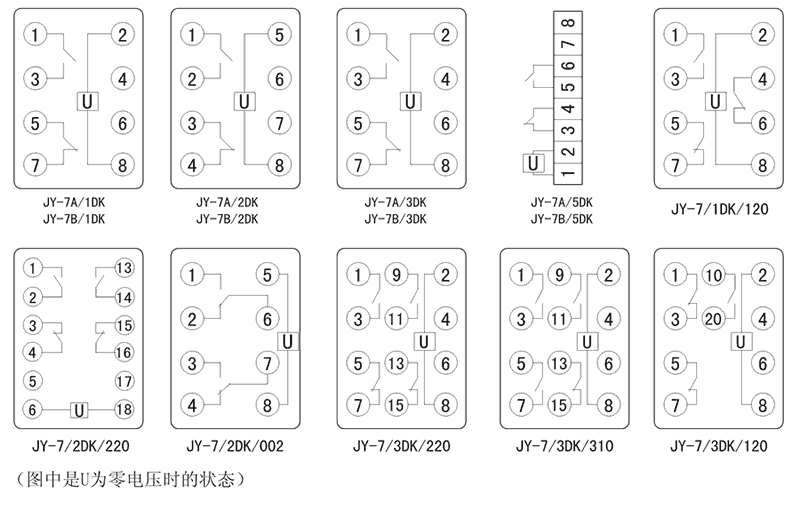

    JY-7A/3DK/310内部接线图
    JY-7A/3DK/310技术参数
    额定参数
    辅助电源 AC48V~260V、DC48V~300V
    过电压返回系数 0.93~0.97
    欠电压返回系数 1.04~1.08
    过电压动作时间 1.2倍整定值<25ms，2倍整定值<20ms
    欠电压动作时间 0.5倍整定值<20ms
    返回时间 <27ms
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JY-7A/3DK/310阻燃壳体

    JY-7A/3DK/310静态集成电路

    JY-7A/3DK/310端子排接线

    JY-7A/3DK/310导轨条安装

    导轨安装结构
    JY-7A/3DK/310导轨安装结构外形尺寸
