JL-8C/22-4反时限过流继电器

文章类别：JL-8C型反时限过流继电器

文章概述

产品型号：JL-8C/22-4
触点形式：1常开1常闭
整定范围：2.0A~9.9A
整定级差：0.1A

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JL-8C/22-4反时限过流继电器又称为反时限电流继电器，作为继电保护元件主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。JL-8C/22-4采用CMOS集成电路进行运算和比较，具有数码整定精度高、整定范围宽、整定方便、动作速度快、返回系数高、功耗低的特点。

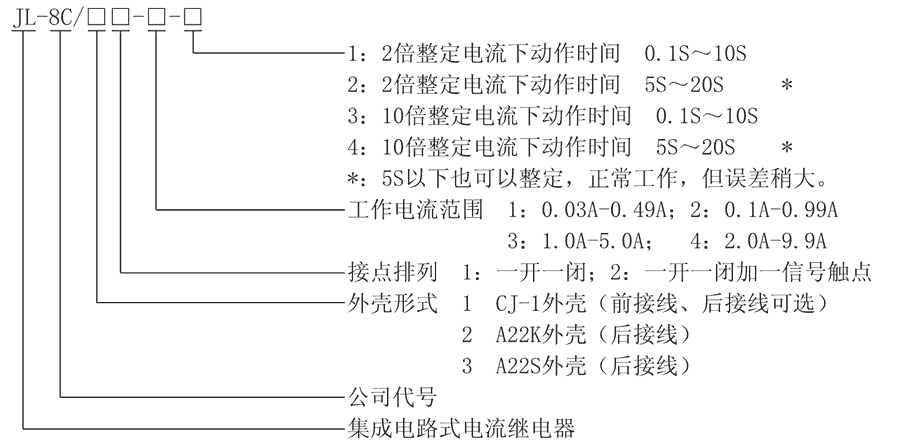

型号及含义

JL-8C/22-4整定范围及返回系数

型号	额定电流	整定范围	级差	返回系数
JL-8C/21-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8C/21-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8C/21-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8C/21-4	5A	2.0A~9.9A	0.1A	0.9~0.97
JL-8C/22-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8C/22-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8C/22-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8C/22-4	5A	2.0A~9.9A	0.1A	0.9~0.97
JL-8C/31-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8C/31-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8C/31-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8C/31-4	5A	2.0A~9.9A	0.1A	0.9~0.97
JL-8C/32-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8C/32-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8C/32-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8C/32-4	5A	2.0A~9.9A	0.1A	0.9~0.97

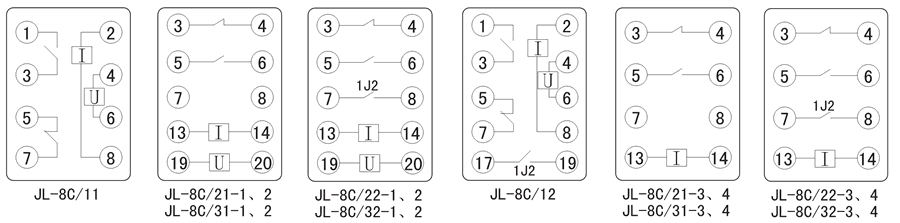

接线图

JL-8C/22-4技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
返回系数	0.9~0.97
整定范围	0.03~9.9A
返回时间	≤27ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
