    星欧娱乐> 技术文章>电压启动继电器元件>HBDL-701型冗余瞬时电流继电气产品

    联系星欧娱乐

  • HBDL-701A2/A过电流继电器
  • 文章类别：HBDL-701型静态电流继电器
  • 文章概述

  • 产品型号：HBDL-701A2/A电流继电器
    动作时间：小于20ms
    返回时间：小于30ms
    返回系数：大于0.9

    • 产品分类

    询价留言

    概述
    HBDL-701A2/A电流继电器主要用于输电线路、变压器和发电机的零序过电流保护中。HBDL-701A2/A采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。
    型号及含义

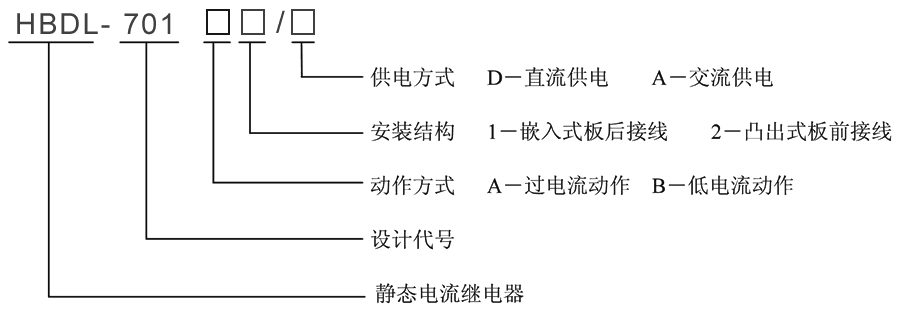

    HBDL-701A2/A型号及其含义
    工作原理
    HBDL-701A2/A整流端交流工作输入输出功率降继电通过进口的集成式线路涉及。被測量的洽谈整流端交流工作输入输出功率降I~经防护变流器后，在之后级获得与被测、整流端交流工作输入输出功率降正相关的端交流工作输入输出功率降Ui。经定值整定后做好整流，整流后的智能端交流工作输入输出功率降经滤波器滤波，获得与Ui正相关的整流端交流工作输入输出功率降Uo。在电平检侧中Uo与整流选取资料端交流工作输入输出功率降Ue做好相对比较，若整流端交流工作输入输出功率降Uo不低于选取资料端交流工作输入输出功率降，电平检侧器工作输入输出正数据，驱动安装进口继电，继电存在行为心态下，后者，若整流端交流工作输入输出功率降Uo远超选取资料端交流工作输入输出功率降Ue，电平检侧工作输入输出负数据，HBDL-701A2/A存在不行为心态下。的基本原理如下右图图右图：

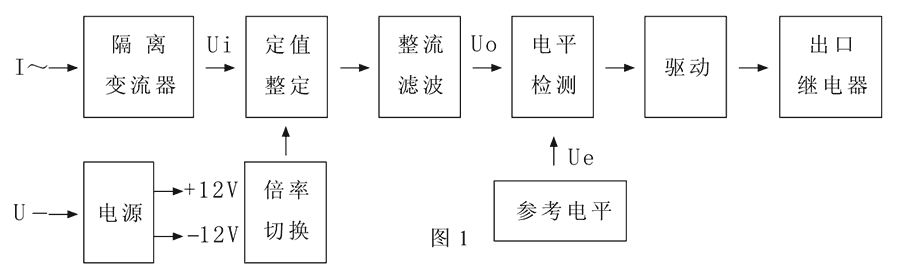

    HBDL-701A2/A工作原理图

    HBDL-701A2/A技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤20ms
    返回时间 ≤35ms
    返回系数 >0.90
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

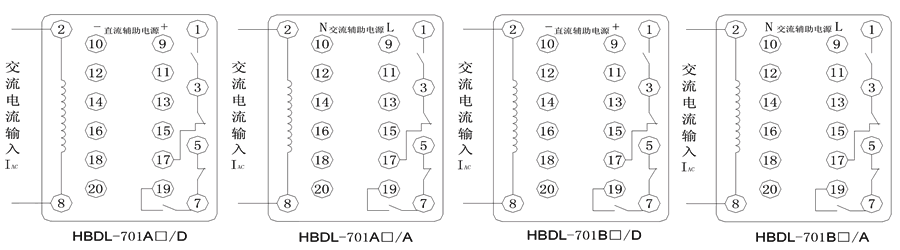

    HBDL-701A2/A内部接线图
    HBDL-701A2/A触点形式和返回时间
    型号 动作方式 供电方式 返回系数 返回时间
    HBDL-701A1/D 过电流继电器 DC：48V、110V、220V >0.9 <30ms
    HBDL-701A2/D 过电流继电器 DC：48V、110V、220V >0.9 <30ms
    HBDL-701A1/A 过电流继电器 AC：110V、220V、240V、380V >0.9 <30ms
    HBDL-701A2/A 过电流继电器 AC：110V、220V、240V、380V >0.9 <30ms
    HBDL-701B1/D 低电流继电器 DC：48V、110V、220V <1.1 <25ms
    HBDL-701B2/D 低电流继电器 DC：48V、110V、220V <1.1 <25ms
    HBDL-701B1/A 低电流继电器 AC：110V、220V、240V、380V <1.1 <25ms
    HBDL-701B2/A 低电流继电器 AC：110V、220V、240V、380V <1.1 <25ms
    主要特点

    HBDL-701A2/A阻燃壳体

    HBDL-701A2/A静态集成电路

    HBDL-701A2/A端子排接线

    HBDL-701A2/A导轨条安装

    企业实拍
    企业内部环境
    HBDL-701A2/A安装结构
    导轨安装结构外形尺寸
    凸出固定式安装结构
    HBDL-701A2/A凸出固定式安装结构
    凸出插拔式安装结构
    HBDL-701A2/A凸出插拔式安装结构
    嵌入插拔式安装结构
    HBDL-701A2/A嵌入插拔式安装结构
