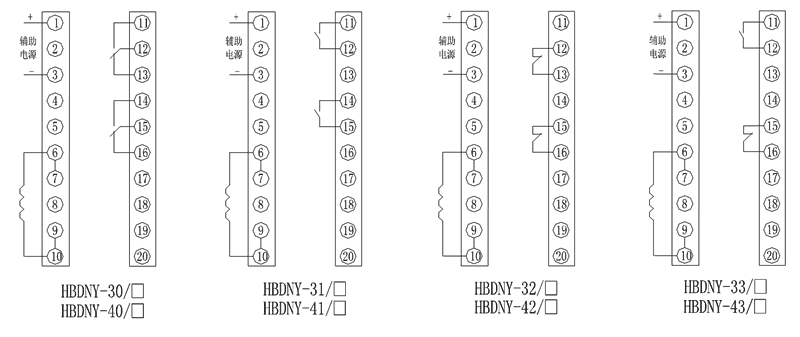

HBDNY-31电压继电器 - 2常开HBDNY-31过电压继电器接线图

产品目录

联系星欧娱乐

139-6888-3630
021-67183050
021-37190051
3355853136@qq.com

HBDNY-31过电压继电器

文章类别：HBDNY型电压继电器

文章概述

产品型号：HBDNY-31电压继电器
触点形式：2常开
动作时间：小于25ms
返回时间：小于30ms
AC电压：220V、240V、380V
DC电压：110V、220V
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

HBDNY-31电压继电器为瞬时动作特性，用于发电机，变压器和输电线路的过电压保护或作为闭锁启动元件。HBDNY-31采用进口集成电路和元器件构成，具有性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

型号及含义

工作原理

HBDNY-31工作原理图

HBDNY-31电阻降继电热器，用于进口报关集合电线带来，被衡量的交流电电阻降U~经防护电抗器减压后取得与被测电阻降成比例的电阻降Ui，经整定后来整流，整流后脉冲发生器电阻降经滤波器滤波，取得与Ui成比例的电流电阻降Uo，在电平测试中Uo与电流符合选取电阻降Ue来相当，若电流电阻降Uo最低符合选取电阻降，电平测试器输送正信息，驱动软件出口值继电热器，则HBDNY-31继电热器处在运作方式。进而，而定是过电阻降继电热器是低电阻降继电热器，若电流电阻降Uo超出符合选取电阻降Ue，电平测试器输送负信息，继电热器处在不运作方式。

HBDNY-31动作值整定范围

HBDNY-31技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	过电压≤25ms，低电压≤30ms
返回时间	过电压≤30ms，低电压≤25ms
过电压返回系数	>0.90
低电压返回系数	<1.1
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
