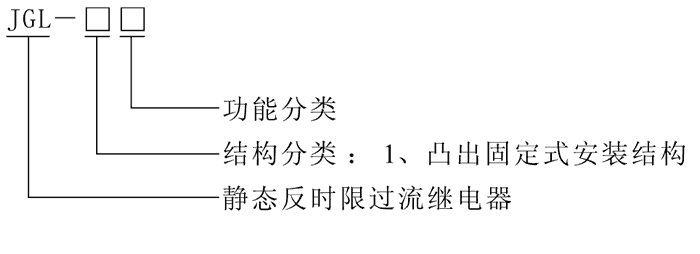

产品型号：JGL-14
功能类型：反时限过流继电器
触点形式：2常开
额定电压：24、48V、110V、220V（AC/DC）
整定范围：2A~9.9A
| 型号 | 过流整定范围 | 速动倍数整定 | 延时整定范围 | 返回系数 |
| JGL-11 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-12 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-13 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-14 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-15 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-16 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| 额定参数 | |
| 直流额定电压 | 110V、220V可选 |
| 交流额定电压 | 110V、220V可选 |
| 过流整定范围 | 2A~9.9A，级差0.1A |
| 电流速动倍数整定范围 | 2倍~9.9倍，级差0.1倍 |
| 延时时间整定范围 | 0.05s~9.99s，级差0.01s |
| 速动动作时间 | 1.2倍速动电流<50ms |
| 返回系数 | >0.9 |
| 功耗 | ≤5W |
| 绝缘性能 | |
| 绝缘电阻 | 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ |
| 绝缘耐压 | 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象 |
| 环境条件 | |
| 环境温度 | -15℃～55℃ |
| 工作电压 | 不大于120%额定电压 |
| 工作位置 | 任意 |
| 周围磁场强度 | 小于0.5mT |
| 环境相对湿度 | 不大于90% |
| 大气压力 | 80～110KPa |
| 温度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
