  • JY-12A过电压继电器
  • 文章类别：JY型静态有源电压继电器
  • 文章概述

  • 产品型号：JY-12A
    额定电压：110V、220V（AC/DC）
    触点形式：2常开
    返回系数：0.85～0.95

    • 产品分类

    询价留言

    概述
    JY-12A电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。JY-12A为集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

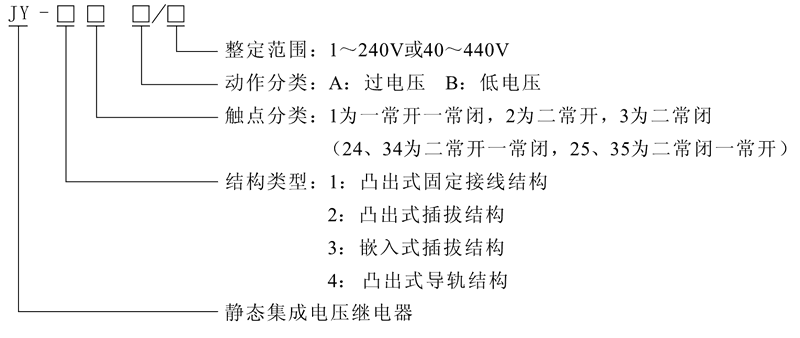

    JY-12A型号及其含义
    JY-12A型号及其含义
    工作原理

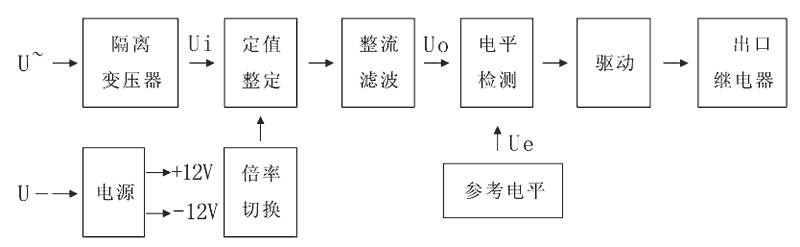

    JY-12A工作原理

    JY-12A的电阻值继小家电使用原产融合集成运放搭建，被精确测量的聊天的电阻值U~经隔离防晒电抗器稳压后取得与被测的电阻值不成比例的的电阻值Ui，经整定后实行整流，整流后脉冲造成的的电阻值经滤波器滤波，取得与Ui不成比例的直流变压器相端端直流变压器线电流电电源的电阻值Uo，在电平监测中Uo与直流变压器相端端直流变压器线电流电电源对比价值的电阻值 Ue 实行较为，若直流变压器相端端直流变压器线电流电电源的电阻值Uo小于对比价值的电阻值，电平监测器伤害正讯号，安装驱动出口处继小家电，则本继小家电发生操作模式。后者，各不相同是过的电阻值继小家电或者是低的电阻值继小家电，若直流变压器相端端直流变压器线电流电电源的电阻值Uo大于对比价值的电阻值 Ue，电平监测器伤害负讯号，则JY-12A的电阻值继小家电发生不操作模式。
    JY-12A触点形式及保护类型
    型号 触点形式 保护类型 返回系数 额定电压
    JY-11A 1常开1常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-11B 1常开1常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-12A 2常开 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-12B 2常开 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-13A 2常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-13B 2常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-21A 1常开1常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-21B 1常开1常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-22A 2常开 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-22B 2常开 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-23A 2常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-23B 2常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-24A 2常开1常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-24B 2常开1常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-25A 1常开2常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-25B 1常开2常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-31A 1常开1常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-31B 1常开1常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-32A 2常开 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-32B 2常开 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-33A 2常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-33B 2常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-34A 2常开 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-34B 2常开 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-35A 2常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-35B 2常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-41A 1常开1常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-41B 1常开1常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-42A 2常开 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-42B 2常开 低电压继电器 1.02～1.12 AC/DC：110V、220V
    JY-43A 2常闭 过电压继电器 0.85～0.95 AC/DC：110V、220V
    JY-43B 2常闭 低电压继电器 1.02～1.12 AC/DC：110V、220V
    接线图

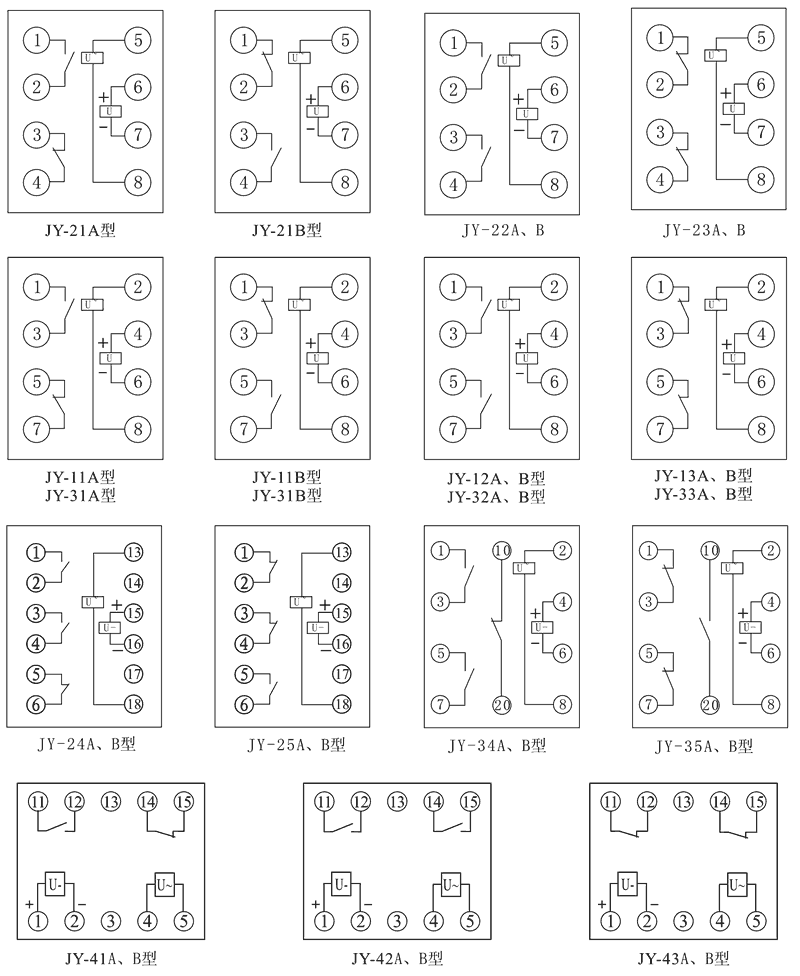

    JY-12A内部接线图
    JY-12A技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 110V、220V可选
    过电压返回系数 0.85～0.95
    低电压返回系数 1.02～1.12
    返回时间 <27ms
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JY-12A阻燃壳体

    JY-12A静态集成电路

    JY-12A端子排接线

    JY-12A导轨条安装

    导轨安装结构
    JY-12A导轨安装结构外形尺寸
    JY-12A凸出式固定结构
    JY-12A凸出式固定安装结构
    JY-12A凸出式插拔结构
    JY-12A凸出式插拔安装结构
    JY-12A嵌入式插拔结构
    JY-12A嵌入式插拔安装结构
