SS-17C时间继电器

文章概述

产品型号：SS-17C时间继电器
额定电压：DC48V、DC110V、DC220V
延时范围：0.02S-990S

概述

SS-17C时间继电器用于电力系统继电保护、控制回路或工业控制的直流电路中，作为延时控制元件之用。SS-17C采用静态集成电路，具有精度高、动作准确、可靠性高等特点，并采用导轨安装和端子排接线，可方便地卡装在导轨槽板上，具有安装方便、接线简单等优点。

工作原理

SS-17C周期继电气产品为静周期继电气产品，主要用进口货CMOS融合线路构造，主要用分频、计数法道理完成定时。规范石英石钟电磁由石英石尖晶石振荡器器形成。整定的方法主要用拨码整定，体现了整定有利、操作周期精确、整定范围图宽等优缺。

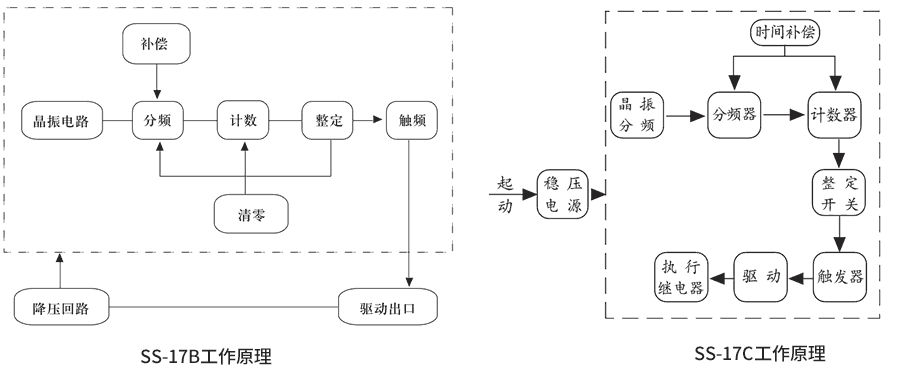

SS-17C工作原理

SS-17C技术参数

额定参数
额定电压	直流48V、110V、220V
动作电压	60%~70%额定值，小于60%额定值可靠不动作。
整定延时范围	0.02s－990s（较小级差为：0.01s）
返回时间	不大于10ms
返回电压	不小于5%额定值
整定误差	在基准条件下，平均误差不大于（0.2%整定值±2ms）
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
