JWY-41A过电压继电器

文章类别：JWY型无辅源电压继电器

文章概述

产品型号：JWY-41A
额定电压：AC48V、110V、220V
触点形式：1常开1常闭
返回系数：0.85~0.95

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JWY-41A电压继电器为无辅源电压继电器，用于发电机、变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。JWY-41A采用集成电路静态型继电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

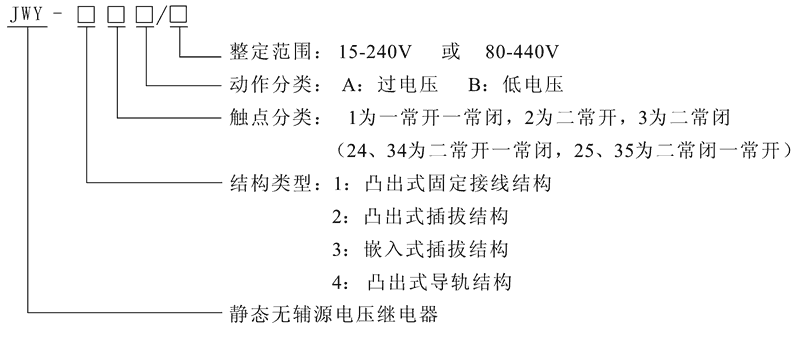

JWY-41A型号及其含义

工作原理

JWY-41A工作原理图

JWY-41A继电子产品为动态型工作相电流值继电子产品，通过进囗的集合电路原理组合，被侧量的学习交流工作相电流值U~经底部隔离电抗器降血压后达到与被测工作相电流值正相关的工作相电流值Ui，经整定后通过整流，整流后输入脉冲工作相电流值经滤波器滤波，达到与Ui正相关的电流电变压器电源工作相电流值Uo，在电平判断中Uo与电流电变压器电源参看工作相电流值Ue通过相对比较，若电流电变压器电源工作相电流值Uo降到参看工作相电流值，电平判断器输出的线电流输出的功率正数据，带动销往继电子产品，则JWY-41A继电子产品发生瑜伽舞蹈动作情形。后者，如果是过工作相电流值继电子产品或许低工作相电流值继电子产品，若电流电变压器电源工作相电流值Uo低过参看工作相电流值Ue，电平判断器输出的线电流输出的功率负数据，继电子产品发生不瑜伽舞蹈动作情形。

JWY-41A触点形式及返回系数

型号	触点形式	额定电压	返回系数
JWY-11A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-21A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-22A过电压继电器	2常开	AC：48V、110V、220V	0.85~0.95
JWY-23A过电压继电器	2常闭	AC：48V、110V、220V	0.85~0.95
JWY-24A过电压继电器	2常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-25A过电压继电器	1常开2常闭	AC：48V、110V、220V	0.85~0.95
JWY-31A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-32A过电压继电器	2常开	AC：48V、110V、220V	0.85~0.95
JWY-33A过电压继电器	2常闭	AC：48V、110V、220V	0.85~0.95
JWY-34A过电压继电器	2常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-35A过电压继电器	1常开2常闭	AC：48V、110V、220V	0.85~0.95
JWY-41A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-42A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-43A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-11B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-21B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-22B低电压继电器	2常开	AC：48V、110V、220V	1.02~1.12
JWY-23B低电压继电器	2常闭	AC：48V、110V、220V	1.02~1.12
JWY-24B低电压继电器	2常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-25B低电压继电器	1常开2常闭	AC：48V、110V、220V	1.02~1.12
JWY-31B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-32B低电压继电器	2常开	AC：48V、110V、220V	1.02~1.12
JWY-33B低电压继电器	2常闭	AC：48V、110V、220V	1.02~1.12
JWY-34B低电压继电器	2常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-35B低电压继电器	1常开2常闭	AC：48V、110V、220V	1.02~1.12
JWY-41B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-42B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-43B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12

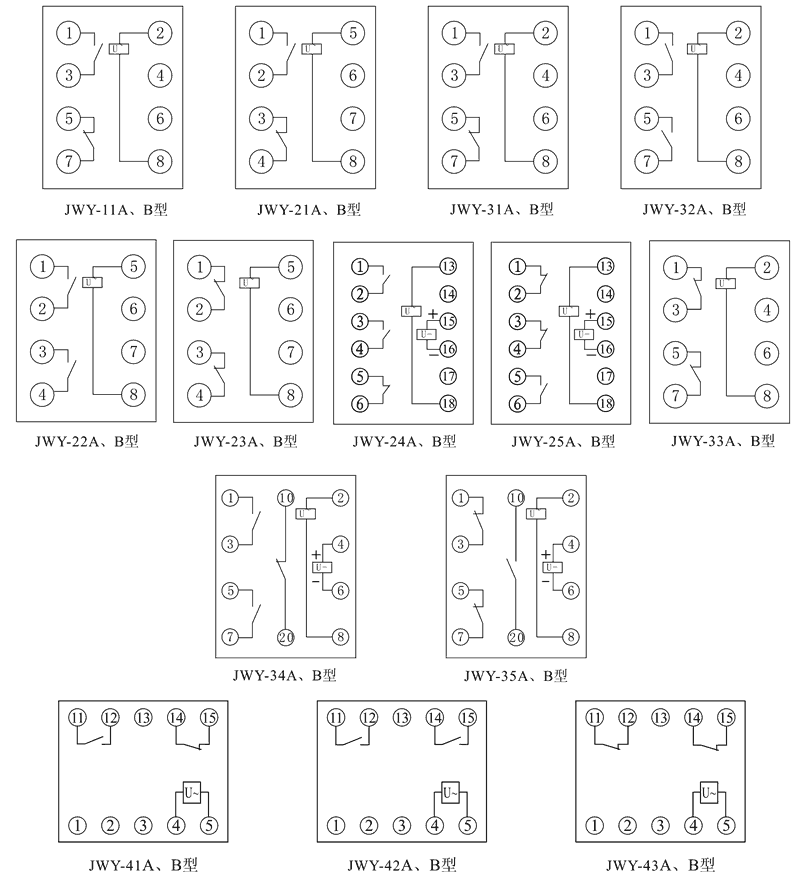

接线图

JWY-41A技术参数

额定参数
额定电压	AC48V、110V、220V
过电压返回系数	0.85~0.95
低压电返回系数	1.02~1.12
返回时间	≤27ms
电压整定范围	15~240V、80~440V（级差为1V）
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
