  • BS-14时间继电器
  • 文章类别：BS-10型时间继电器
  • 文章概述

  • 产品型号：BS-14
    整定时间：4~10S
    额定电压：220V、110V、48V、24V

    • 产品分类

    询价留言

    概述
    BS-14时间继电器采用静态集成电路，作为辅助元件用于各种保护和自动控制的回路中，使被控制的元件得到可调的动作延时。具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点，是替代电磁型时间继电器的理想产品。

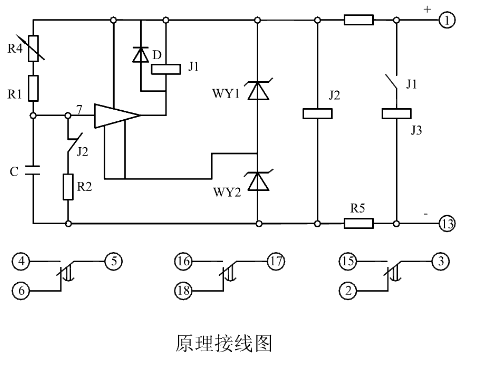

    原理图
    BS-14耗时继电商由一体化ibms系统运放、电感值、电解电感及干簧继电商等零件组成了。当继电商加进电机额定功率电感时J2经稳压电感值R3、R5外附得见电感而运作，使其动断大电流继设备访问，这段事件电解电感器C1经电势差器及电感值（R4、R1）而续航，渐渐续航耗时的生长，7点电势差将日趋上升，当进行一体化ibms系统运放的推动包值时，因此使一体化ibms系统运放推动包干簧继电商J1并拨出去工作输出继电商J3，这种就使操纵制的ibms系统运放按固定的定时器拨出去。继电商定时器的调正是靠变化电势差器R4来进行，其定时器的收获是靠电解电感器续航来进行。

    BS-14工作原理图

    整定参数表
    型号 延时范围 时间一致性 电源类型
    BS-11 0.15~1.5S 0.06S AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
    BS-12 1~5S 0.12S AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
    BS-13 2~10S 0.25S AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
    BS-14 4~20S 0.5S AC/DC：24V、48V、110V、220V（直流220V应外附电阻）

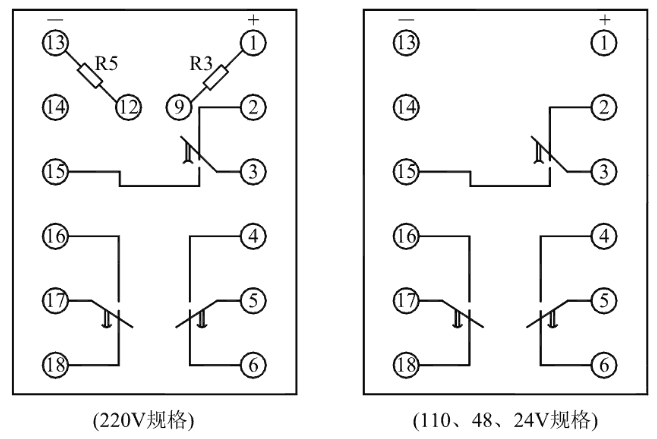

    接线图
    BS-14内部接线图
    主要特点

    BS-14阻燃壳体

    BS-14静态集成电路

    BS-14端子排接线

    BS-14导轨条安装

    导轨安装结构
    BS-14导轨安装结构外形尺寸
    凸出固定式安装结构
    BS-14凸出固定式安装结构
    凸出插拔式安装结构
    BS-14凸出插拔式安装结构
    嵌入插拔式安装结构
    BS-14嵌入插拔式安装结构
