    星欧娱乐> 技术文章>功率继设备>HBDL-701型冗余感应电流继机械

    联系星欧娱乐

  • HBDL-701A1/D过电流继电器
  • 文章类别：HBDL-701型静态电流继电器
  • 文章概述

  • 产品型号：HBDL-701A1/D电流继电器
    动作时间：小于20ms
    返回时间：小于30ms
    返回系数：大于0.9

    • 产品分类

    询价留言

    概述
    HBDL-701A1/D电流继电器主要用于输电线路、变压器和发电机的零序过电流保护中。HBDL-701A1/D采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。
    型号及含义
    HBDL-701A1/D型号及其含义
    工作原理
    HBDL-701A1/D交流电电阻值继设备选取原装进口ibms三极管组成部分。被量测的沟通交流电电阻值I~经要做隔离变流器后，在二、级获得与被测、交流电电阻值相等的电阻值Ui。经定值整定后做整流，整流后的电脉冲电阻值经滤波器滤波，获得与Ui相等的交流电电阻值Uo。在电平监测中Uo与交流电借鉴电阻值Ue做对比，若交流电电阻值Uo达不到借鉴电阻值，电平监测器輸出正电磁波，带动进出口继设备，继设备发生运动环境，后者，若交流电电阻值Uo远超借鉴电阻值Ue，电平监测輸出负电磁波，HBDL-701A1/D发生不运动环境。远离如下图如图所示图如图所示：

    HBDL-701A1/D工作原理图

    HBDL-701A1/D技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤20ms
    返回时间 ≤35ms
    返回系数 >0.90
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

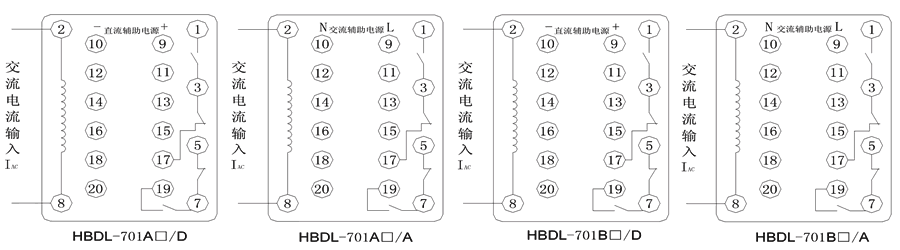

    HBDL-701A1/D内部接线图
    HBDL-701A1/D触点形式和返回时间
    型号 动作方式 供电方式 返回系数 返回时间
    HBDL-701A1/D 过电流继电器 DC：48V、110V、220V >0.9 <30ms
    HBDL-701A2/D 过电流继电器 DC：48V、110V、220V >0.9 <30ms
    HBDL-701A1/A 过电流继电器 AC：110V、220V、240V、380V >0.9 <30ms
    HBDL-701A2/A 过电流继电器 AC：110V、220V、240V、380V >0.9 <30ms
    HBDL-701B1/D 低电流继电器 DC：48V、110V、220V <1.1 <25ms
    HBDL-701B2/D 低电流继电器 DC：48V、110V、220V <1.1 <25ms
    HBDL-701B1/A 低电流继电器 AC：110V、220V、240V、380V <1.1 <25ms
    HBDL-701B2/A 低电流继电器 AC：110V、220V、240V、380V <1.1 <25ms
    主要特点

    HBDL-701A1/D阻燃壳体

    HBDL-701A1/D静态集成电路

    HBDL-701A1/D端子排接线

    HBDL-701A1/D导轨条安装

    企业实拍
    企业内部环境
    HBDL-701A1/D安装结构
    导轨安装结构外形尺寸
    凸出固定式安装结构
    HBDL-701A1/D凸出固定式安装结构
    凸出插拔式安装结构
    HBDL-701A1/D凸出插拔式安装结构
    嵌入插拔式安装结构
    HBDL-701A1/D嵌入插拔式安装结构
