  • SRS-48VDC-4H4D-16A静态中间继电器
  • 文章类别：SRS系列大功率中间继电器
  • 文章概述

  • 产品型号：SRS-48VDC-4H4D-16A
    触点形式：4常开4常闭
    触点容量：16A
    额定电压：48VDC

    • 产品分类

    询价留言

    概述
    SRS-48VDC-4H4D-16A用于各种保护和自动控制线路中作为辅助继电器，以增加接点的数量及接点容量。主要实现以下作用：1、隔离：控制系统的输出信号与负载端电气隔离。2、转换：比如控制系统输出信号为DC24V，但负载使用AC220V供电，对于输入可逆。3、放大：控制器输出的信号的带负载的能力往往有限，在mA或者数A的级别，如果有需要更大电流的负载，只能通过中间型继电器来转换。4、便于维护：即使是满足负载电流要求的输出端，但因为集成在控制器内部，如果损坏，更换维修比较麻烦，但如果通过中间继电器，输出端的负载只是继电器的线圈，减轻了控制器输出级的负载，从而降低损坏的几率。而当中间继电器触点因为频繁的使用损坏时，采用插拔式接线端子的中间继电器就能很容易通过简单的插拔完成更换。

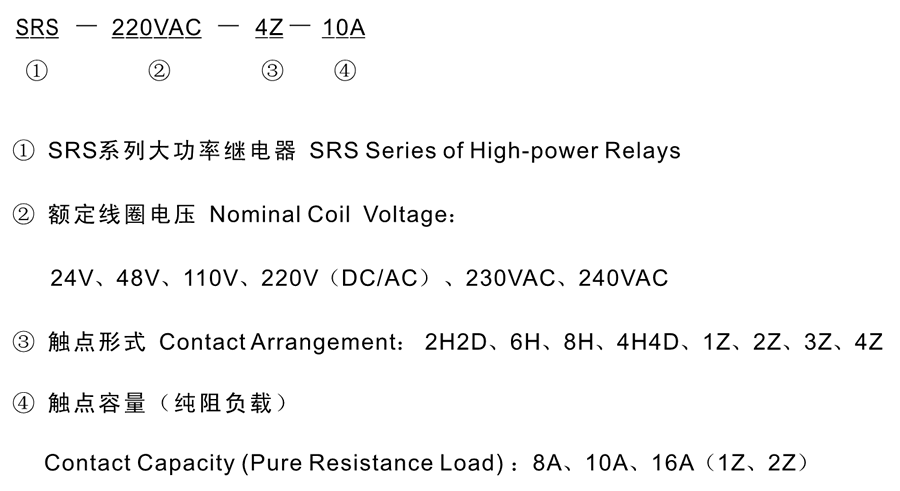

    SRS-48VDC-4H4D-16A型号分类及含义
    SRS-48VDC-4H4D-16A型号分类及含义
    SRS-48VDC-4H4D-16A技术参数
    额定参数
    直流额定电压 24V、48V、110V、220V可选
    交流额定电压 24V、48V、110V、220V可选
    直流动作值 不大于75%额定电压
    交流动作值 不大于85%额定电压
    直流返回值 不小于10%额定值
    交流返回值 不小于30%额定值
    返回时间 不大于15ms
    功耗 不大于5W
    动作时间
    直流中间继电器 不大于15ms
    交流中间继电器 不大于15ms
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米

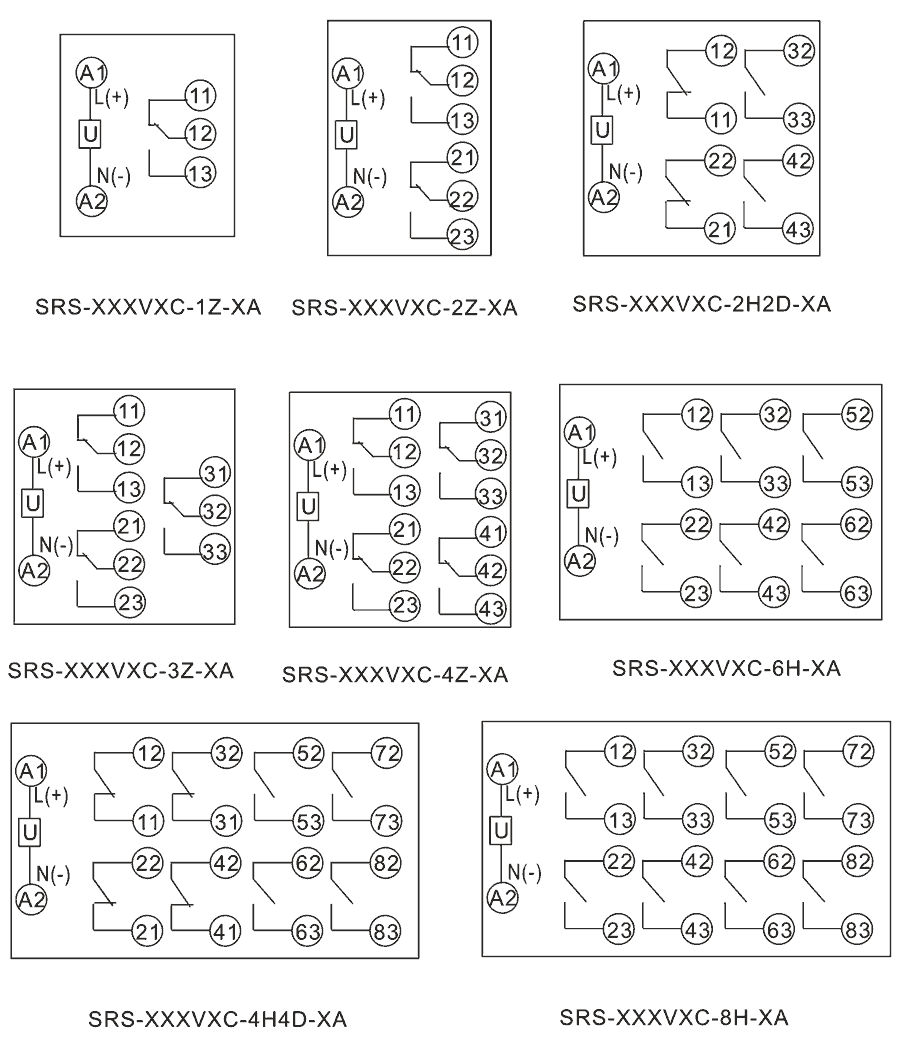

    接线图
    SRS-48VDC-4H4D-16A内部接线图
    主要特点

    SRS-48VDC-4H4D-16A阻燃壳体

    SRS-48VDC-4H4D-16A静态集成电路

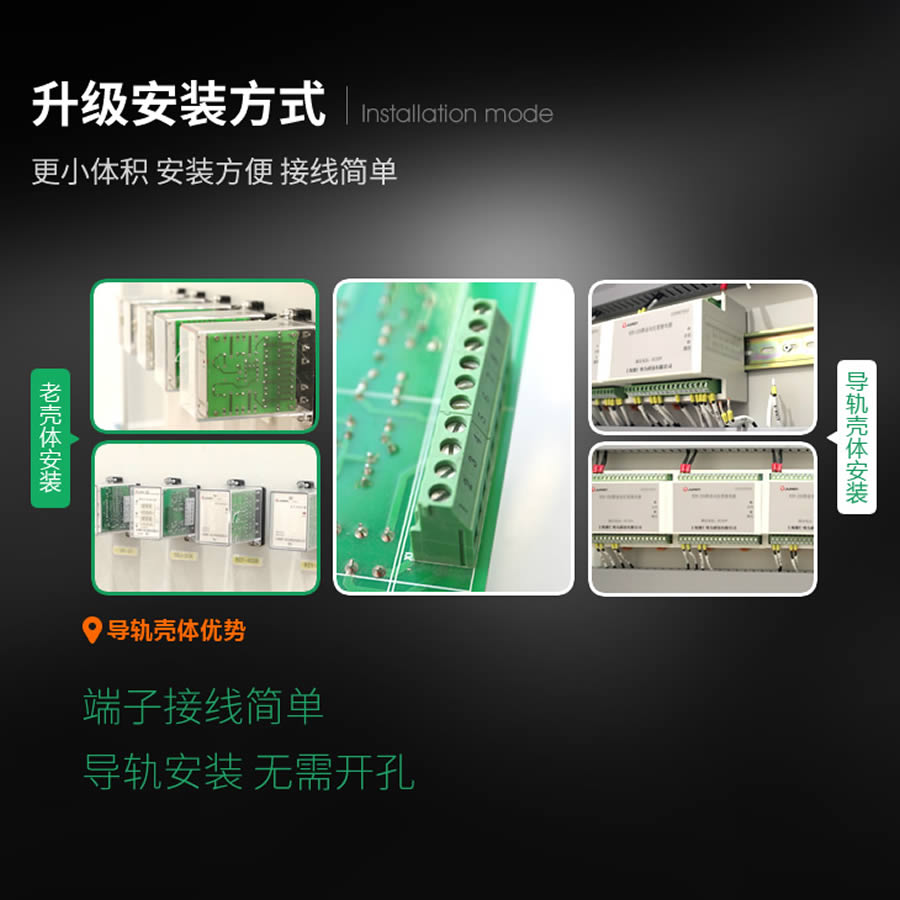

    SRS-48VDC-4H4D-16A导轨安装结构
