HBDLX-13零序电压继电器

文章类别：HBDLX-1型零序过电压继电器

文章概述

产品型号：HBDLX-13电压继电器
触点形式：1常开1常闭
动作时间：小于25ms
返回时间：小于30ms
工作电压：DC：110V
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

HBDLX-13电压继电器为瞬时动作特性，用于发电机，变压器和输电线路的过电压保护或作为闭锁启动元件。HBDLX-13采用进口集成电路和元器件构成，具有性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

型号及含义

工作原理

HBDLX-13工作原理图

HBDLX-13导出精度功率降继电，采取出口量智能家居控制电路原理定义，被测试的讨论会导出精度功率降U~，经隔離低压变压器稳压后拥有与被测导出精度功率降正比的导出精度功率降Ui，经整定后做好整流，整流后脉冲发生器导出精度功率降经滤波器滤波，拥有与Ui正比的交流电导出精度功率导出精度功率降Uo，在电平验测中Uo与交流电导出精度功率决定性价值导出精度功率降Ue做好相对比较，若交流电导出精度功率导出精度功率降Uo不低于决定性价值导出精度功率降，电平验测器导出精度正手机讯号，驱动安装出口量继电，则HBDLX-13继电正在运行的情形。不然的话，不分是过导出精度功率降继电或者说低导出精度功率降继电，若交流电导出精度功率导出精度功率降Uo不低于决定性价值导出精度功率降Ue，电平验测器导出精度负手机讯号，继电正在不运行的情形。

HBDLX-13触点形式和辅助工作电压

型号	触点形式	动作时间	返回时间	工作电压
HBDLX-10/1	2转换	≤25ms	≤30ms	DC：110V
HBDLX-10/2	2转换	≤25ms	≤30ms	DC：220V
HBDLX-10/3	2转换	≤25ms	≤30ms	AC：220V
HBDLX-10/4	2转换	≤25ms	≤30ms	AC：240V
HBDLX-10/5	2转换	≤25ms	≤30ms	AC：380V
HBDLX-11/1	2常开	≤25ms	≤30ms	DC：110V
HBDLX-11/2	2常开	≤25ms	≤30ms	DC：220V
HBDLX-11/3	2常开	≤25ms	≤30ms	AC：220V
HBDLX-11/4	2常开	≤25ms	≤30ms	AC：240V
HBDLX-11/5	2常开	≤25ms	≤30ms	AC：380V
HBDLX-12/1	2常闭	≤25ms	≤30ms	DC：110V
HBDLX-12/2	2常闭	≤25ms	≤30ms	DC：220V
HBDLX-12/3	2常闭	≤25ms	≤30ms	AC：220V
HBDLX-12/4	2常闭	≤25ms	≤30ms	AC：240V
HBDLX-12/5	2常闭	≤25ms	≤30ms	AC：380V
HBDLX-13/1	1常开1常闭	≤25ms	≤30ms	DC：110V
HBDLX-13/2	1常开1常闭	≤25ms	≤30ms	DC：220V
HBDLX-13/3	1常开1常闭	≤25ms	≤30ms	AC：220V
HBDLX-13/4	1常开1常闭	≤25ms	≤30ms	AC：240V
HBDLX-13/5	1常开1常闭	≤25ms	≤30ms	AC：380V

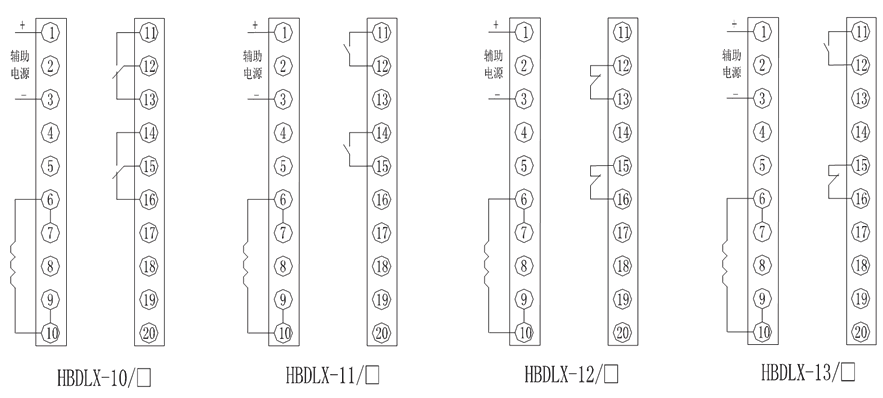

接线图

HBDLX-13技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	≤25ms
返回时间	≤30ms
返回系数	>0.90
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
