    联系星欧娱乐

  • SRDT-1-60-2D同步检查继电器
  • 文章类别：SRDT型同步检查继电器
  • 文章概述

  • 产品型号：SRDT-1-60-2D同步检查继电器
    触点形式：2常闭
    检查类型：相位检查
    安装方式：嵌入式插拔结构

    • 产品分类

    询价留言

    概述
    SRDT-1-60-2D同步检查继电器又称为同期继电器，适用于交流50Hz或60Hz，用于两端供电线路的自动重合闸线路中，以检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相差角。
    选型规格说明
    SRDT-1-60-2D选型说明
    技术特点
    ●通过继电器面板上的拨轮开关可准确整定相位角差△Φ，并标明整定公式，整定直观、使用方便。
    ●SRDT-1-60-2D采用进口集成电路和元器件构成，具有原理、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
    ●采用电磁型通用继电器外壳，便于DT-1电磁型继电器的更新换代。
    ●调试简单、方便，在现场无需调节。

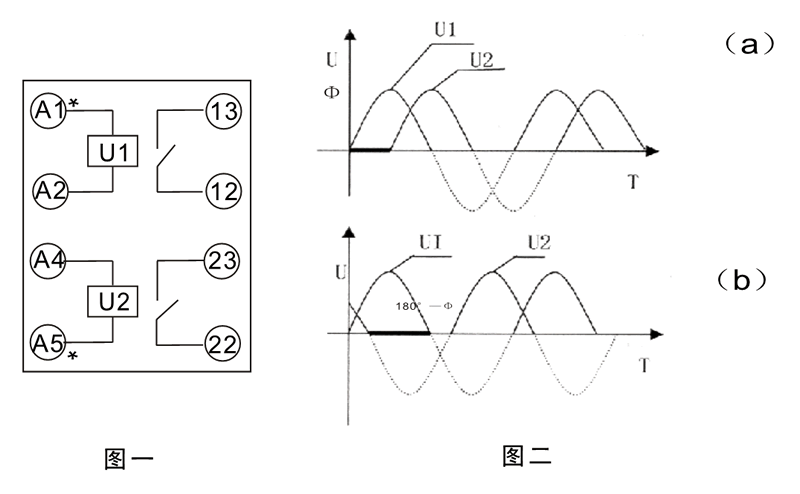

    内部接线图

    SRDT-1-60-2D内部接线图

    引脚功效如下图已知1表达。SRDT-1-60-2D的输出的电压的两线(U1、U2全都都是这样)不故反转次序。其主观原因下述：以图2(a)为界，比如U2二根线反转次序，等值线将如下图已知2(b)表达。比如按图2(a)布线，测是为Φ角，则按图2(b)布线可是180°-Φ角了。故普通用户场所布线时，能遇到公用设施端接在Al、A5脚。如果找到不了公用设施端，则在场所实验报告时，先可同样接好，公测SRDT-1-60-2D会不可普通行为，如果不可普通行为，将U2的二根线互相交换方位只能。
    SRDT-1-60-2D触点形式及检查类型
    型号 触点形式 检查类型
    SRDT-1-60-1H1D 1常开1常闭 相位检查型
    SRDT-1-60-2H 2常开 相位检查型
    SRDT-1-60-2D 2常闭 相位检查型
    SRDT-1-60-2Z 2转换 相位检查型
    SRDT-2-60-1H1D 1常开1常闭 电压矢量差检查型
    SRDT-2-60-2H 2常开 电压矢量差检查型
    SRDT-2-60-2D 2常闭 电压矢量差检查型
    SRDT-2-60-2Z 2转换 电压矢量差检查型
    企业实拍
    企业内部环境
    主要技术参数
    额定参数
    整定范围 纯相位检查型：5°~175°，电压矢量检查型：0V~99V
    返回时间 <20mS
    整定误差 ≤±4%
    返回系数 >0.8
    功耗 ≤3W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    SRDT-1-60-2D阻燃壳体

    SRDT-1-60-2D静态集成电路

    SRDT-1-60-2D嵌入式插拔结构

    SRDT-1-60-2D壳体结构及接线方式
    嵌入式插陈结构及接线方式
