  • KZJ-3H1D-L直流快速中间继电器
  • 文章类别：KZJ型快速中间继电器
  • 文章概述

  • 产品型号：KZJ-3H1D-L
    触点形式：3常开1常闭
    额定电压：直流110V、220V
    安装方式：导轨安装

    • 产品分类

    询价留言

    概述
    KZJ-3H1D-L/DC110V/DC220V继电器为快速中间继电器，适用于电力系统继电保护以及各种自动化装置作控制或换接电路，用于自动化控制装置中扩大被控制的电路，提高接通能力和信号转换。KZJ-3H1D-L/DC110V/DC220V采用静态集成电路，具有精度高、动作准确、可靠性高等特点，并采用导轨安装和端子排接线，可方便地卡装在导轨槽板上，具有安装方便、接线简单等优点。
    型号及含义

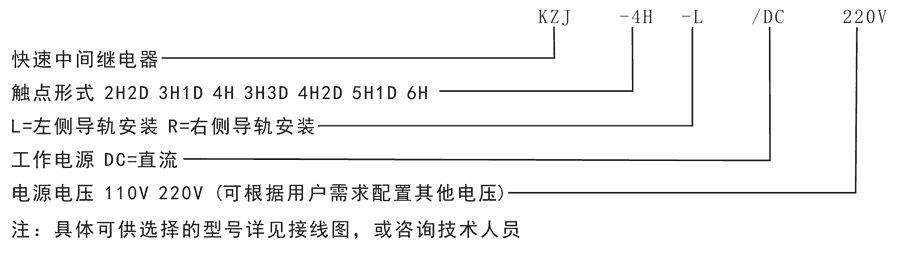

    KZJ-3H1D-L/DC110V/DC220V型号分类及含义
    KZJ-3H1D-L/DC110V/DC220V技术参数
    额定参数
    额定电压 直流110V、220V可选
    动作电压 不大于75%额定电压
    动作时间 小于等于15ms
    触点形式 2常开2常闭、3常开1常闭、4常开、4转换、3常开3常闭、4常开2常闭、5常开1常闭、6常开
    功耗 不大于5W
    安装方式及接线
    安装结构 导轨安装
    接线方式 端子排接线
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

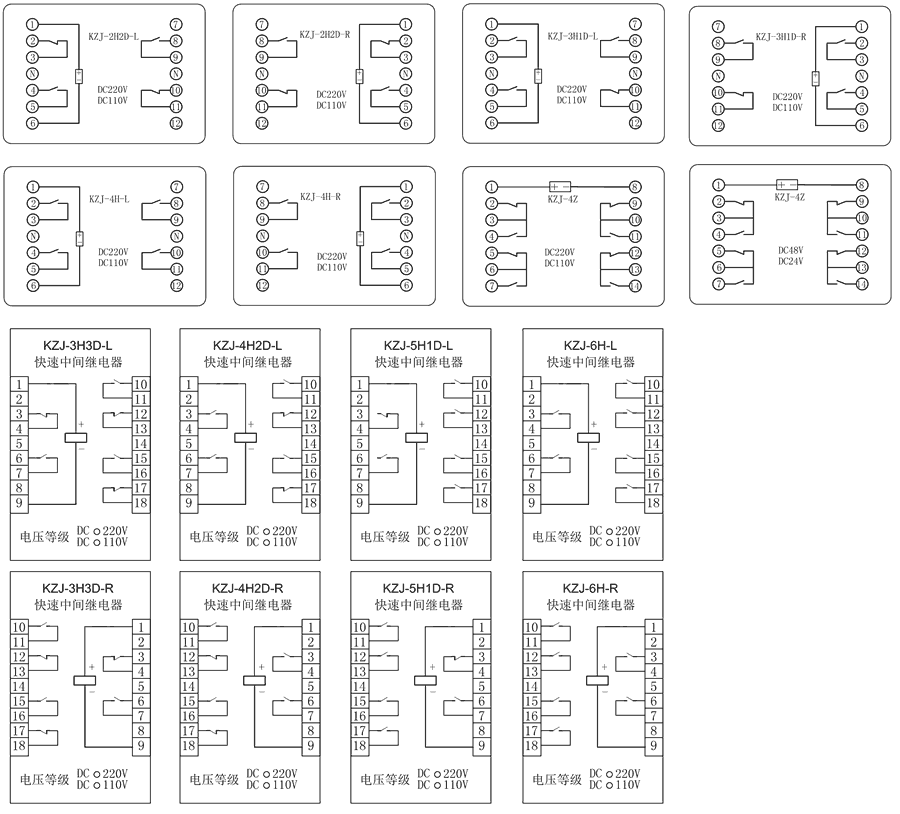

    KZJ-3H1D-L/DC110V/DC220V内部接线图
    主要特点

    KZJ-3H1D-L/DC110V/DC220V阻燃壳体

    KZJ-3H1D-L/DC110V/DC220V静态集成电路

    KZJ-3H1D-L/DC110V/DC220V端子排接线

    KZJ-3H1D-L/DC110V/DC220V导轨条安装

    KZJ-3H1D-L/DC110V/DC220V安装结构
    外形尺寸
