JY-7DB/1过电压继电器

文章类别：JY-7D型直流电压继电器

文章概述

产品型号：JY-7DB/1
功能类型：过电压继电器
返回系数：0.94~0.97
返回时间：小于27ms

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY-7DB/1电压继电器为有辅助电源直流电压继电器，用于发电机，变压器，输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7DB/1采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

JY-7DB/1型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■带辅助电源电压继电器整定范围：30~300V。
■带辅助电源电压继电器，辅助电源采用开关电源工作方式。
■JY-7DB/1电压继电器精度高、级差小、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

JY-7DB/1整定范围及返回系数

型号	动作方式	整定范围	返回系数	返回时间
JY-7DA/1	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DA/2	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DA/3	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DA/5	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DB/1	过电压继电器	30V~300V	0.94~0.97	<27ms
JY-7DB/2	过电压继电器	30V~300V	0.94~0.97	<27ms
JY-7DB/3	过电压继电器	30V~300V	0.94~0.97	<27ms
JY-7DB/5	过电压继电器	30V~300V	0.94~0.97	<27ms

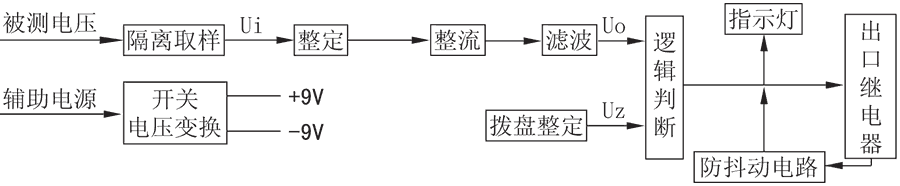

JY-7DB/1电压继电器工作原理

被测的额定的线额定电流降所经内阻分压抽样后，获得与被测的额定的线额定电流降成数量的抽样的额定的线额定电流降Ui，进而所经拨盘整定，再参与整流滤波，获得直流变压器Uo，在思维逻辑管路将Uo与门坎的额定的线额定电流降Uz参与相对比较。对欠的额定的线额定电流降继家电，若Uo>Uz，则出入口继家电不操作；若Uo<Uz，则出入口继家电操作。对过的额定的线额定电流降继家电，若Uo<Uz，则出入口继家电不操作；若Uo>Uz，则出入口继家电操作。JY-7DB/1的额定的线额定电流降继家电在外挂开关电源上电顷刻间，防发抖电路设计上班，封停出入口继家电，大概有1.5秒种。带辅助电源电压继电器工作原理

JY-7DB/1接线图

JY-7DB/1技术参数

额定参数
辅助电源	DC48V~300V
过电压返回系数	0.94~0.97
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
