JS-11D/31时间继电器

文章类别：JS-11D型时间继电器

文章概述

产品型号：JS-11D/31时间继电器
延时范围：02S~999H
延时类型：双延时
触点形式：2常开延时
安装结构：凸出固定式
额定电压：48V、110V、220V（AC/DC）

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

断电延时JS-11D/31时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证，是老式时间继电器更换的理想产品。采用石英晶体振荡器和大规模CMOS集成电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，JS-11D/31继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同，且整定范围更大，级差更小，直观方便，从0. 02S到999H范围内都可以任意整定，均能保证精度，无须校验。

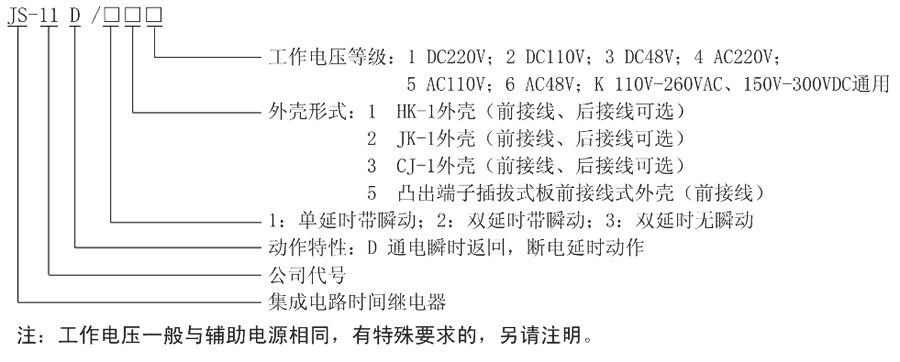

型号及含义

触点类型及安装结构

型号	延时范围	触点类型	安装结构	电源类型
JS-11D/11	02S~999H	单延时（1常开可调延时触点，1常开瞬动触点）	凸出固定式	AC/DC：48V、110V、220V
JS-11D/12	02S~999H	单延时（1常开可调延时触点，1转换瞬动触点）	凸出插拔式	AC/DC：48V、110V、220V
JS-11D/13	02S~999H	单延时（1常开可调延时触点，1转换瞬动触点）	嵌入插拔式	AC/DC：48V、110V、220V
JS-11D/15	02S~999H	单延时（1常开可调延时触点，1转换瞬动触点）	导轨安装式	AC/DC：48V、110V、220V
JS-11D/22	02S~999H	双延时（2常开可调延时触点，1转换瞬动触点）	凸出插拔式	AC/DC：48V、110V、220V
JS-11D/23	02S~999H	双延时（2常开可调延时触点，1转换瞬动触点）	嵌入插拔式	AC/DC：48V、110V、220V
JS-11D/25	02S~999H	双延时（2常开可调延时触点，1常开瞬动触点）	导轨安装式	AC/DC：48V、110V、220V
JS-11D/31	02S~999H	双延时（2常开可调延时触点）	凸出固定式	AC/DC：48V、110V、220V
JS-11D/32	02S~999H	双延时（2常开可调延时触点）	凸出插拔式	AC/DC：48V、110V、220V
JS-11D/33	02S~999H	双延时（2常开可调延时触点）	嵌入插拔式	AC/DC：48V、110V、220V
JS-11D/35	02S~999H	双延时（2常开可调延时触点）	导轨安装式	AC/DC：48V、110V、220V

JS-11D/31原理图

JS-11D/31模块化电路系统的基本原理时光继电气使用大大范围CMOS模块化电路系统的基本原理，跳闸不经意间，晶振起振，CPU复位键，从零开使正在向数值，同時读出拨盘快速设置值的时基常数;当数值值与快速设置值重复時，转换高电平，驱动程序二极管，出口到值继电气过程，且运用触点开关自保持，以保持不再次发生震动。当重启交流电源可以恢复，出口到值继电气则载入，做工作的基本原理有以下图如图所示：

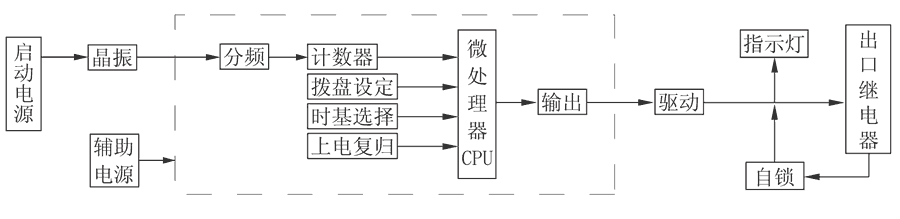

JS-11D/31工作原理图

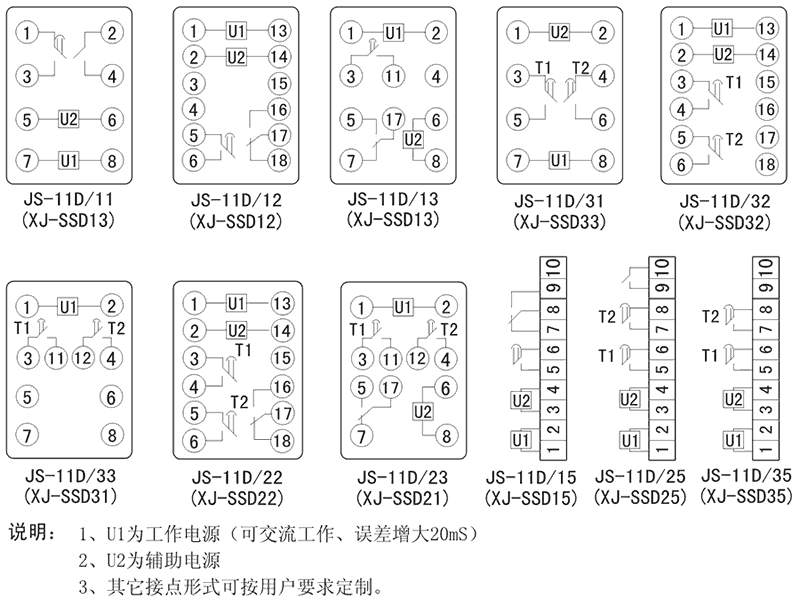

接线图

JS-11D/31技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	48V、110V、220V可选
直流动作电压	≤70%额定电压
直流动作电压	≤75%额定电压
延时范围	0.02S~999H
整定值	≤100S（误差<0.1S）
整定值	>100S（误差<±0.1%）
返回时间	≤20mS
功耗	≤5W
安装方式及接线
安装结构	导轨安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
