JDL-1010A电流继电器

文章类别：JDL-1000型电流继电器

文章概述

产品型号：JDL-1010A电流继电器
触点形式：1常闭
辅助电源：48V、110V、220V（AC/DC）
返回时间：小于35ms

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JDL-1010A电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件。JDL-1010A采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。

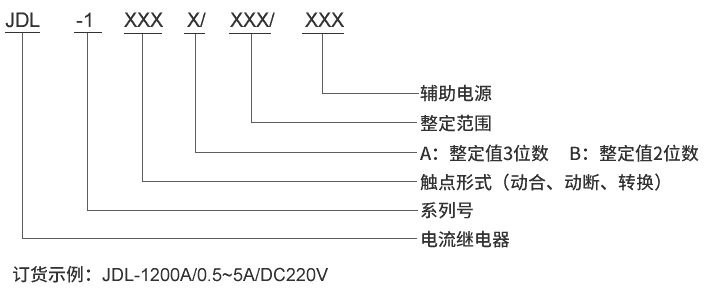

型号及含义

原理图

JDL-1010A工作交流交流电流电流值瞬时交流电继电子产品采用了进出口值集合控制电路带来。被估测的交流沟通工作交流交流电流电流值瞬时交流电I~经防晒隔离霜变流器后，在此外级达到与被测、工作交流交流电流电流值瞬时交流电正比的工作交流交流电流电流值Ui。经定值整定后对其进行整流，整流后的电磁工作交流交流电流电流值经滤波器滤波，达到与Ui正比的整流电源工作交流交流电流电流值Uo。在电平探测中Uo与整流电源参阅工作交流交流电流电流值Ue对其进行很，若整流电源工作交流交流电流电流值Uo高出参阅工作交流交流电流电流值，电平探测器伤害正数据无线信号，win7驱动出口值继电子产品，继电子产品占据姿势感觉下，相反，若整流电源工作交流交流电流电流值Uo超出参阅工作交流交流电流电流值Ue，电平探测伤害负数据无线信号，JDL-1010A占据不姿势感觉下。工作原理有以下几点图图甲中：

JDL-1010A工作原理图

JDL-1010A电流继电器整定范围和触点数量

型号	触点形式	返回时间	整定误差	返回系数
JDL-1002A电流继电器	2转换	≤35ms	≤±3%	≥0.9
JDL-1110A电流继电器	1常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1220A电流继电器	2常开2常闭	≤35ms	≤±3%	≥0.9
JDL-1001A电流继电器	1转换	≤35ms	≤±3%	≥0.9
JDL-1120A电流继电器	1常开2常闭	≤35ms	≤±3%	≥0.9
JDL-1210A电流继电器	2常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1100A电流继电器	1常开	≤35ms	≤±3%	≥0.9
JDL-1010A电流继电器	1常闭	≤35ms	≤±3%	≥0.9
JDL-1200A电流继电器	2常开	≤35ms	≤±3%	≥0.9
JDL-1020A电流继电器	2常闭	≤35ms	≤±3%	≥0.9
JDL-1101A电流继电器	1常开1转换	≤35ms	≤±3%	≥0.9
JDL-1110B电流继电器	1常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1001B电流继电器	1转换	≤35ms	≤±3%	≥0.9
JDL-1002B电流继电器	2转换	≤35ms	≤±3%	≥0.9
JDL-1210B电流继电器	2常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1120B电流继电器	1常开2常闭	≤35ms	≤±3%	≥0.9
JDL-1101B电流继电器	1常开1转换	≤35ms	≤±3%	≥0.9

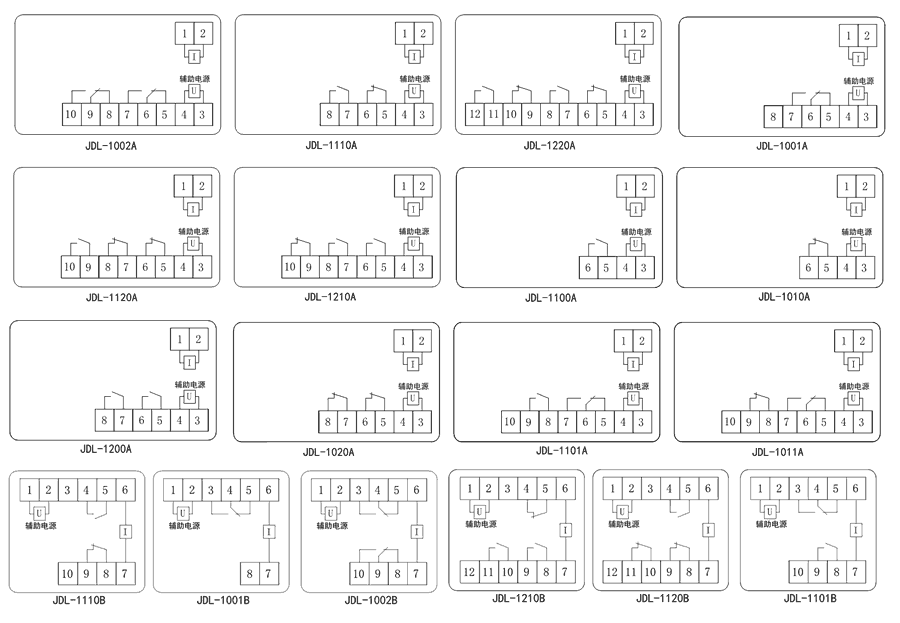

接线图

JDL-1010A技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	48V、110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
整定误差	≤±3%
动作时间	1.2倍整定值≤35ms，2倍整定值≤20ms
返回系数	≥0.9
返回时间	≤35ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
