  • HBDY-9A12/DE过电压继电器
  • 文章类别：HBDY-9型无源电压继电器
  • 文章概述

  • 产品型号：HBDY-9A12/DE电压继电器
    动作时间：小于30ms
    返回时间：小于45ms
    返回系数：大于0.9

    • 产品分类

    询价留言

    概述
    HBDY-9A12/DE电压继电器为无辅源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。HBDY-9A12/DE采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

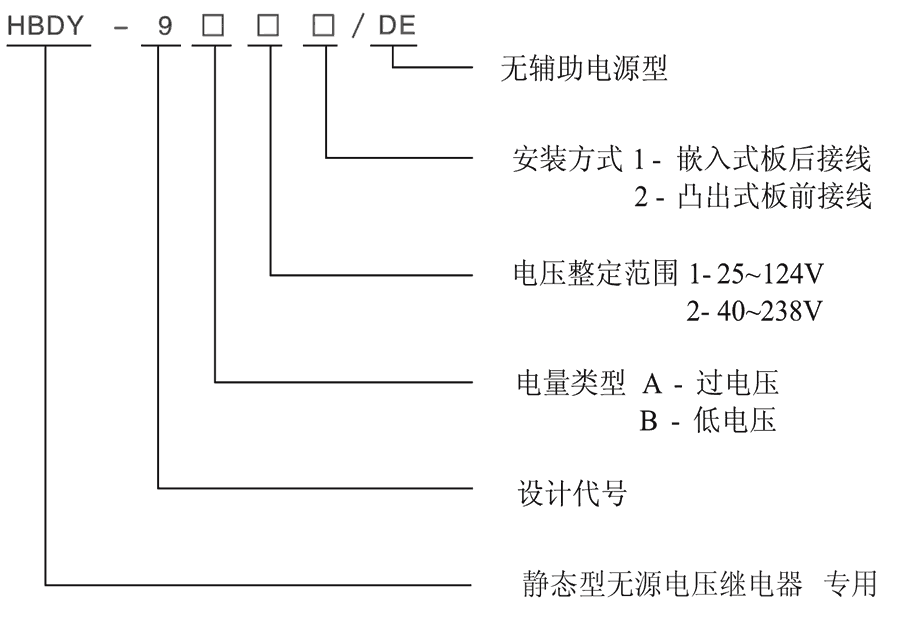

    HBDY-9A12/DE型号及其含义
    HBDY-9A12/DE型号及其含义
    主要特点
    ■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
    ■整定范围为25V~124V或40V~238V。
    ■HBDY-9A12/DE电压继电器无需辅助电源，交直流通用。
    ■精度高、级差小为1V、误差小。
    ■可靠性高，无抖动，无拒动，动作快，返回系数高。
    HBDY-9A12/DE工作原理
    被测端端输出功率由丢开送样后，达到与被测端端输出功率成身材比例的送样端端输出功率Ui，第三由拨码整定，再开始整流滤波，达到整流Uo，思维逻辑线路将Uo与门坎端端输出功率Uz开始较为。若Uo<Uz，则用于口处型继电嚣不姿势；若Uo>Uz，则用于口处型继电嚣姿势。欠端端输出功率在欠端端输出功率工作的状态下姿势标示灯有光，过端端输出功率在过端端输出功率工作的状态下姿势标示灯有光。HBDY-9A12/DE端端输出功率继电嚣还应设正规线路，确保用于口处型继电嚣在上电时刻和时快时慢订时瓦解用于口处型继电嚣，使之不姿势。 不带辅助电源电压继电器工作原理
    HBDY-9A12/DE触点形式及动作方式
    型号 动作方式 整定范围 返回系数 返回时间
    HBDY-9A11/DE 过电压继电器 AC/DC：25V~124V >0.9 <45ms
    HBDY-9A12/DE 过电压继电器 AC/DC：25V~124V >0.9 <45ms
    HBDY-9A21/DE 过电压继电器 AC/DC：40V~238V >0.9 <45ms
    HBDY-9A22/DE 过电压继电器 AC/DC：40V~238V >0.9 <45ms
    HBDY-9B11/DE 欠电压继电器 AC/DC：25V~124V >0.9 <45ms
    HBDY-9B12/DE 欠电压继电器 AC/DC：25V~124V >0.9 <45ms
    HBDY-9B21/DE 欠电压继电器 AC/DC：40V~238V >0.9 <45ms
    HBDY-9B22/DE 欠电压继电器 AC/DC：40V~238V >0.9 <45ms

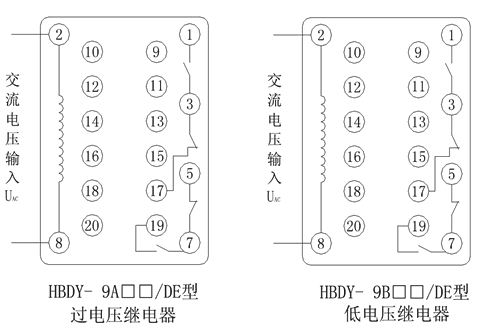

    HBDY-9A12/DE接线图
    HBDY-9A12/DE内部接线图
    HBDY-9A12/DE技术参数
    额定参数
    辅助电源 AC/DC：25V~124V、AC/DC：40V~238V
    过电压返回系数 >0.9
    欠电压返回系数 <1.1
    过电压动作时间 <30ms
    欠电压动作时间 <45ms
    过电压返回时间 <45ms
    欠电压返回时间 <30ms
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    企业实拍
    企业内部环境
    主要特点

    HBDY-9A12/DE阻燃壳体

    HBDY-9A12/DE静态集成电路

    HBDY-9A12/DE端子排接线

    HBDY-9A12/DE导轨条安装

    导轨安装结构
    HBDY-9A12/DE导轨安装结构外形尺寸
