  • HBDLX-22零序过电流继电器
  • 文章类别：HBDLX-2型零序过电流继电器
  • 文章概述

  • 产品型号：HBDLX-22电流继电器
    触点形式：2常闭
    动作时间：小于20ms
    返回时间：小于35ms
    工作电压：DC：110V
    安装方式：导轨安装

    • 产品分类

    询价留言

    概述
    HBDLX-22电流继电器主要用于输电线路、变压器和发电机的零序过电流保护中。HBDLX-22采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。
    型号及含义
    HBDLX-22型号及其含义
    工作原理
    HBDLX-22交流电电继电商运用德国集成化电路目的组成。被侧量的讨论会交流电电I~经分隔变流器后，在次之级取得与被测、交流电电不成比例的线电阻降Ui。经定值整定后开始整流，整流后的激光脉冲线电阻降经滤波器滤波，取得与Ui不成比例的交流电线电阻降Uo。在电平论文测试工具中Uo与交流电参阅线电阻降Ue开始较为，若交流电线电阻降Uo达不到参阅线电阻降，电平论文测试工具器所在正移动4g信号，驱程出来继电商，继电商占据动做工作动态，但是，若交流电线电阻降Uo高与参阅线电阻降Ue，电平论文测试工具所在负移动4g信号，HBDLX-22占据不动做工作动态。目的一下图图示：

    HBDLX-22工作原理图

    HBDLX-22技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤20ms
    返回时间 ≤35ms
    返回系数 >0.90
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

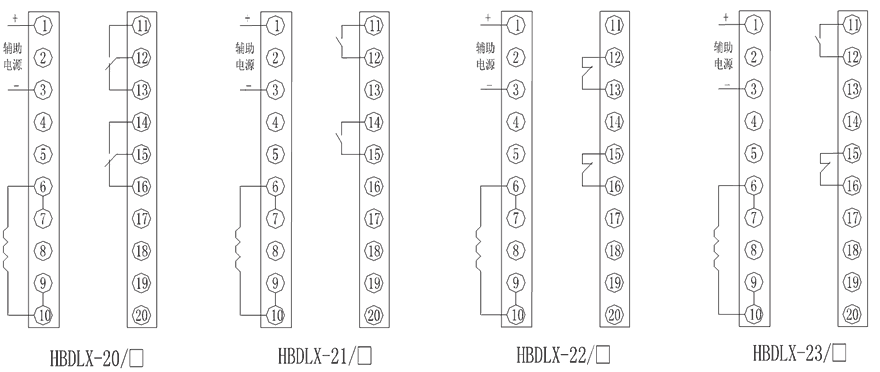

    HBDLX-22内部接线图
    HBDLX-22触点形式和辅助工作电压
    型号 触点形式 动作时间 返回时间 工作电压
    HBDLX-20/1 2转换 ≤20ms ≤35ms DC：110V
    HBDLX-20/2 2转换 ≤20ms ≤35ms DC：220V
    HBDLX-20/3 2转换 ≤20ms ≤35ms AC：220V
    HBDLX-20/4 2转换 ≤20ms ≤35ms AC：240V
    HBDLX-20/5 2转换 ≤20ms ≤35ms AC：380V
    HBDLX-21/1 2常开 ≤20ms ≤35ms DC：110V
    HBDLX-21/2 2常开 ≤20ms ≤35ms DC：220V
    HBDLX-21/3 2常开 ≤20ms ≤35ms AC：220V
    HBDLX-21/4 2常开 ≤20ms ≤35ms AC：240V
    HBDLX-21/5 2常开 ≤20ms ≤35ms AC：380V
    HBDLX-22/1 2常闭 ≤20ms ≤35ms DC：110V
    HBDLX-22/2 2常闭 ≤20ms ≤35ms DC：220V
    HBDLX-22/3 2常闭 ≤20ms ≤35ms AC：220V
    HBDLX-22/4 2常闭 ≤20ms ≤35ms AC：240V
    HBDLX-22/5 2常闭 ≤20ms ≤35ms AC：380V
    HBDLX-23/1 1常开1常闭 ≤20ms ≤35ms DC：110V
    HBDLX-23/2 1常开1常闭 ≤20ms ≤35ms DC：220V
    HBDLX-23/3 1常开1常闭 ≤20ms ≤35ms AC：220V
    HBDLX-23/4 1常开1常闭 ≤20ms ≤35ms AC：240V
    HBDLX-23/5 1常开1常闭 ≤20ms ≤35ms AC：380V
    主要特点

    HBDLX-22阻燃壳体

    HBDLX-22静态集成电路

    HBDLX-22端子排接线

    HBDLX-22导轨条安装

    企业实拍
    企业内部环境
    HBDLX-22安装结构
    导轨安装结构外形尺寸
