产品概述

●JGL2-125外部反时长过流继电热器电路图开关( 下面代称继电热器电路图开关 )更具反时长形态，用到发电量机守护、电压器守护及输配电盘软件的继电热器电路图开关守护传动装置中。在机过功率因数补偿或暂时性，能按相应的时长耐用拉伸动作，产生网络信号或去除设备故障部份。●本继电热器为一体化电源电路动态型继电热器，主要包括数字旋转开关整定直流电压值，最直观不便，变化整定值无需检查，整定范围内为2-20A级差为0.1A；精度等级高、工作电压小、小动作时长快、回退弹性系数高，是GL- 型过流继电热器理想化的内容老化食品。●本电磁阀电线电缆实行电气领域内要求DL478-2001《空态电磁阀电线电缆自我保护及健康自然保护装置适用水平因素》；机械厂领域内要求JB3346-83《反有效期过流电磁阀电线电缆水平因素》。

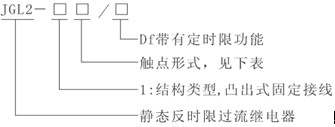

型号及其意义

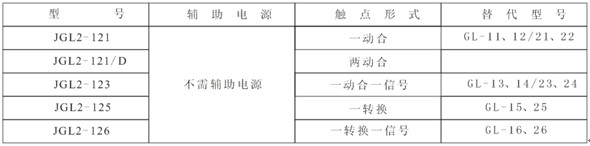

被替换老型号对照表

环境条件

●环境温度：－10℃～＋50℃；
●相对湿度：不大于90％；
●大气压力：86kPa～106kPa；
●使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。
●周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

技术要求

●额定值：50Hz交流5A，波形畸变不超过2%。

●电流大小整定值精度不多于±3％。●速动质数和合数整定时间范围为2-9.9倍，级差为0.1倍，交流电速动整定值确定误差不多于±3％。●继电子产品的速动交流电用交流电整定值的因数说明：速动交流电=速动因数×整定交流电。●速动的动作图片时候：继电气产品某一整指定地点上，在1.2倍速动电流值时的的动作图片时候并不高于50ms。●跳转弹性系数：不大于0.9。●公率耗电量：电机额定输出电压电流时公率耗电量并不低于6VA。

●触点容量
a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；
b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。
c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

●绝缘电阻
在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

●上班生存期：启动继电器电线电缆在约定的功率因数补偿下为80000次，年均平白无内部故障率时光为5万H。

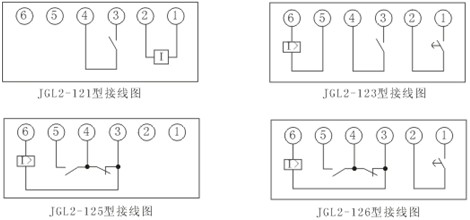

内部接线图

安装和接线须知

●为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。方法如下：
a、从包装盒中取出继电器。
b、检查继电器外观是否完好，壳内有无凝露，内部元器件有无损坏。
c、确定继电器外观无损坏后，方可进行各测试及通电检查。
d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

●检查测试结束后，即按以下步骤进行安装。
a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。
b、根据使用要求接好外部接线。
c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

●为加强组织领导重新按装正确无误靠普, 重新按装完结后应做出仔细认真常规检杳。常规检杳方式主要包括：继设备防止有无平衡点；罩壳有无有脏污；螺柱、螺母有无有松脱；接线图有无坚固等。常规检杳确信普通后，达到进行用。

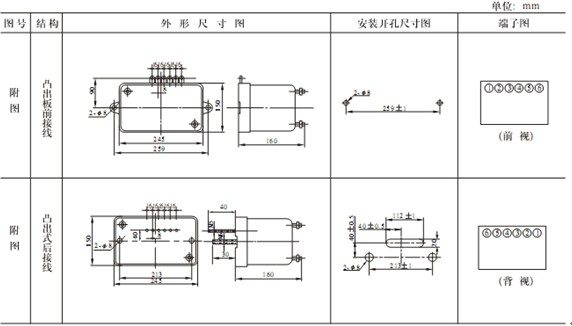

外形及安装开孔尺寸
