  • HBDLL-93A/2双位置继电器
  • 文章类别：HBDLL型双位置继电器
  • 文章概述

  • 产品型号：HBDLL-93A/2
    触点形式：3转换2常闭
    线圈电压：DC110V
    安装结构：嵌入式板后接线（可升级导轨）

    • 产品分类

    询价留言

    概述
    HBDLL-93A/2双位置中间继电器，适用于交直流操作的各种保护和自动控制系统中，作为切换闭锁元件。HBDLL-93A/2采用进口双位置继电器组成，不需要任何的机械调整，安全可靠，并有分闸、合闸指示，分闸、合闸线圈由电流启动或电压启动，电流启动值从0.25A～6A通用。接线时注意极性，简化了大量的规格，这样既方便设计安装，又利于配套。
    型号及含义

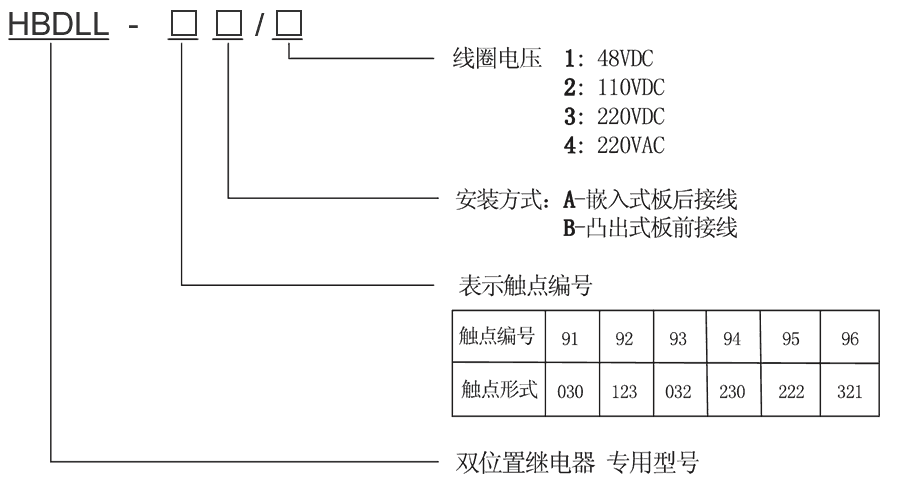

    HBDLL-93A/2型号及其含义
    企业实拍

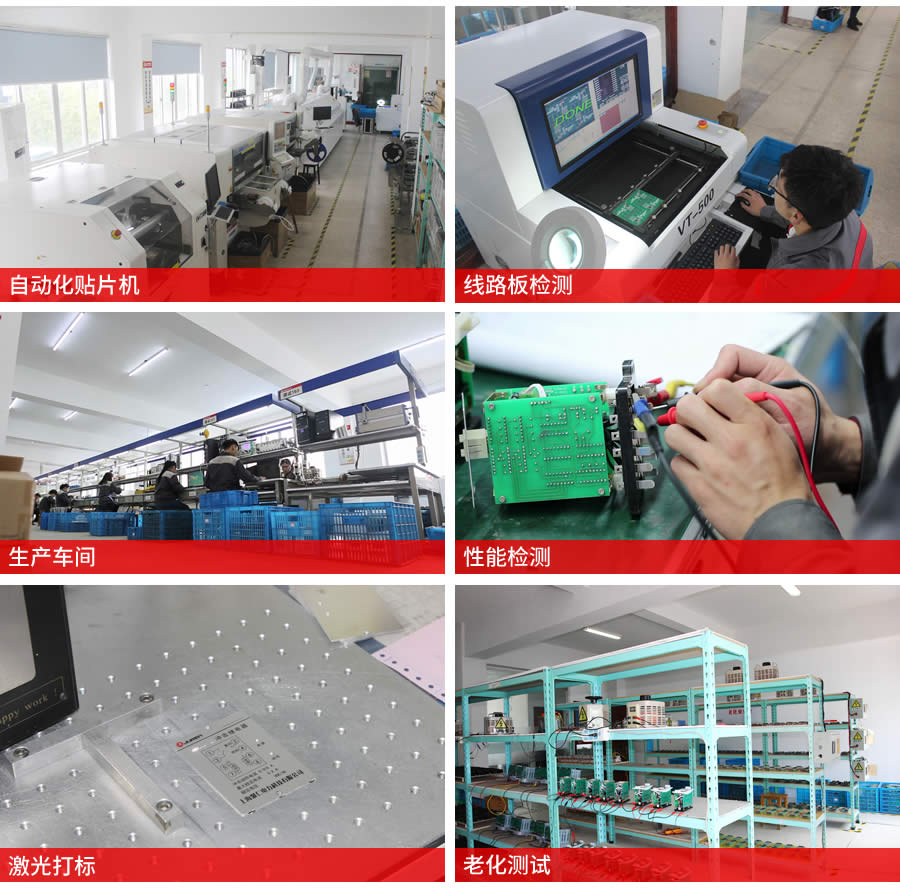

    企业内部环境
    HBDLL-93A/2技术参数
    额定参数
    额定电压 110V、220V（AC/DC）
    动作电压 ≤70%额定电压
    动作电流 ≤80%较小额定电流
    动作时间 ≤30ms
    功耗 ≤6W
    安装方式及接线
    安装结构 导轨安装
    接线方式 端子排接线
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

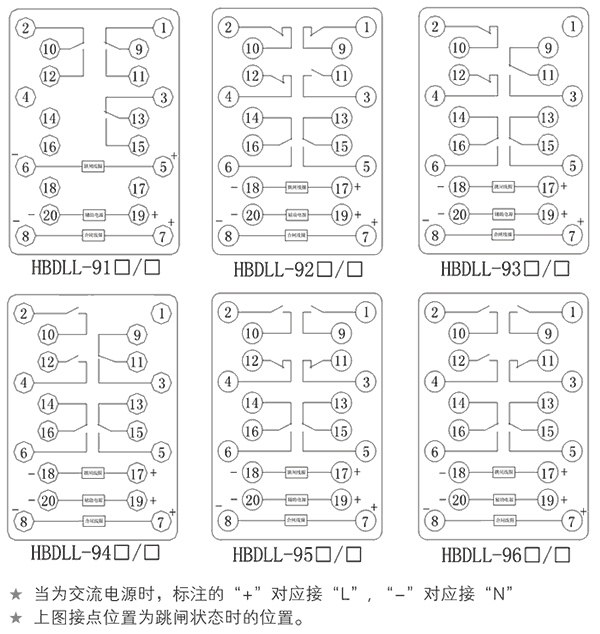

    HBDLL-93A/2内部接线图
    HBDLL-93A/2整定范围及返回系数
    型号 触点形式 动作电压 线圈电压
    HBDLL-91 3转换 ≤70%额定电压 AC：220V，DC：48V、110V、220V
    HBDLL-92 1常开2转换3常闭 ≤70%额定电压 AC：220V，DC：48V、110V、220V
    HBDLL-93 3转换2常闭 ≤70%额定电压 AC：220V，DC：48V、110V、220V
    HBDLL-94 2常开3转换 ≤70%额定电压 AC：220V，DC：48V、110V、220V
    HBDLL-95 2常开2转换2常闭 ≤70%额定电压 AC：220V，DC：48V、110V、220V
    HBDLL-96 3常开2转换1常闭 ≤70%额定电压 AC：220V，DC：48V、110V、220V
    主要特点

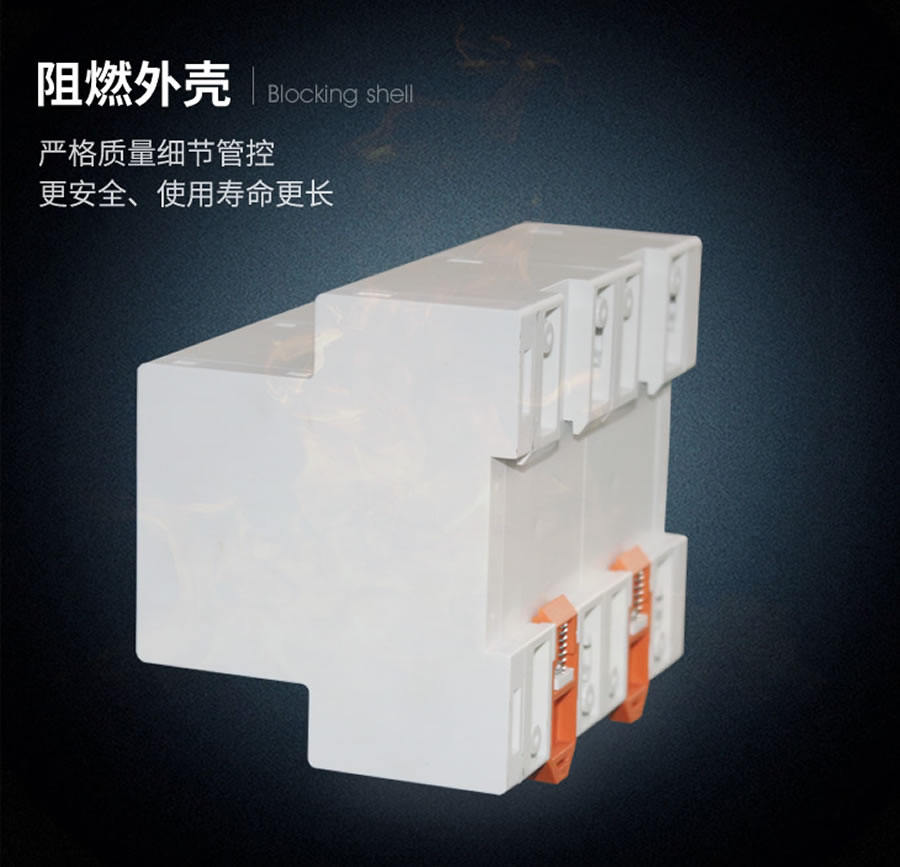

    HBDLL-93A/2阻燃壳体

    HBDLL-93A/2静态集成电路

    HBDLL-93A/2端子排接线

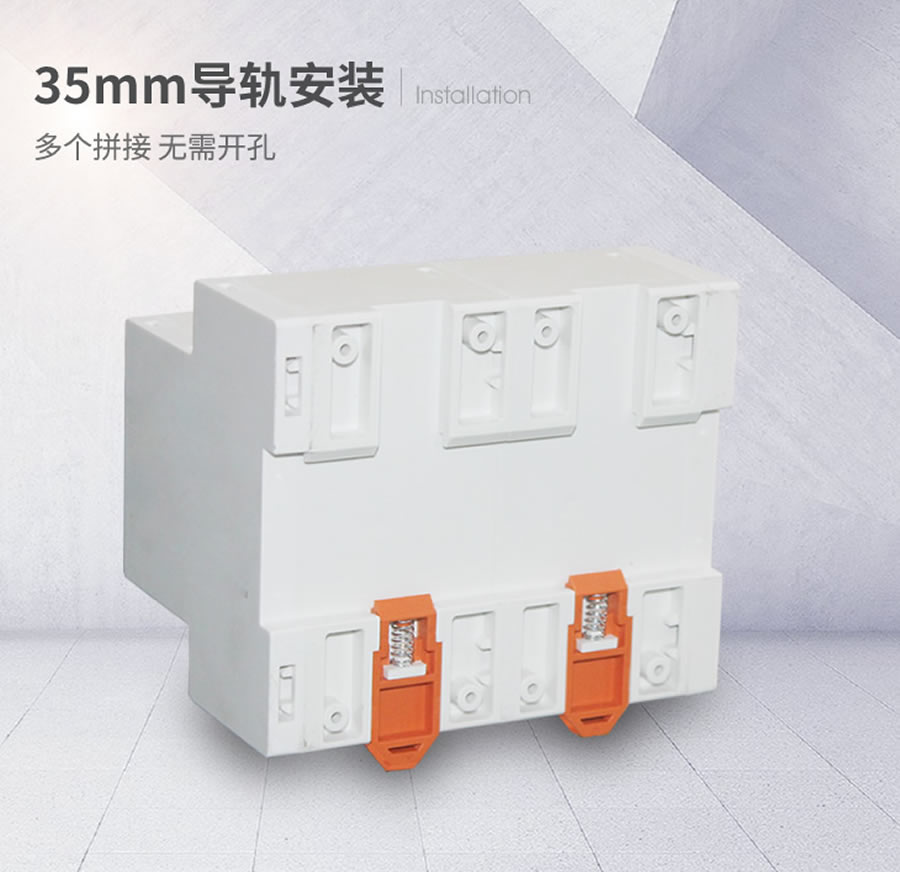

    HBDLL-93A/2导轨条安装

    导轨安装结构
    HBDLL-93A/2导轨安装结构外形尺寸
