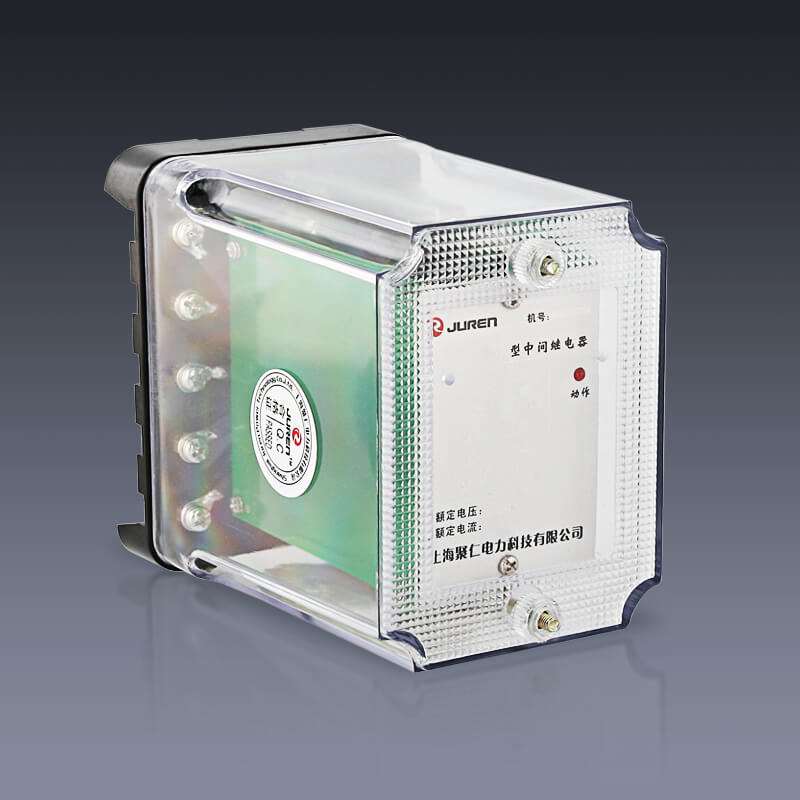

  • JZS-14B静态保持中间继电器
  • 文章类别：中间继电器
  • 文章概述

  • 产品分类

    询价留言

    JZS-14B用途
    JZS-14B廷时里面继设备最为廷时舞蹈动作或廷时返回了的手游辅助继设备，应用在电力工程系统性重新双回路中，以延长前1阶段继设备的大电流继电器开关多数或大电流继电器开关存储量及转变三极管。JZS-11B，JZS-13B，为怎么延时舞蹈动作继家电；JZS-12B、JZS-14B为定时重返继家电；JZS-15B，16B为工作电压小动作和直流电压稳定的继家电。
    JZS-14B原理及结构
    本系列继电器为静态延时中间继电器，由电子元件和小型大功率继电器组成。
    JZS-14B系列继电器，采用JK-1壳体结构，其外形及开孔尺寸见附录。

    表1

    应用

    延长时间方法

    额 定 数 据

    始终维持线圈比例

    接点占比

    电压（V）

    保持电流(A)

    动合

    转 换

    JZS-11B

    定时器工作

    220，110

    48，24，

    12





    2

    2

    JZS-12B

    延长时间载入





    2

    2

    JZS-13B

    延迟时间拉伸动作





    3



    JZS-14B

    延迟时间回到





    3



    JZS-15B

    JZS-16B

    延时电路動作

    220，110

    1 2 4

    2

    4



    48, 24, 12

    2 4 6

    2

    3



     表2

    运行值

    动作电压为30%~70%额定值。

    稳定值

    保持电流不大于80%额定值。

    载入值

    延时动作继电器不小于3%额定值（延时返回继电器此项不要求）。

    动作时间及返回时间

    在继电器电压绕组的两端突然施加额定电压时的动作时间，及切断电源的返回时间应符合表3的规定值。

    电功率总量

    电压绕组在额定电压下不大于5W,电流绕组在额定电流下不大于3W。

    接线柱使用量

    DC≤220V，I≤1A（5±0.75ms）为50W

    AC≤250V，I≤3A（0.4±0.1）为250VA

    主接点不断不可以利用直流电压

    5A

    表 3

    型      号

    动 作 时 间

    返 回 时 间

    JZS-11B JZS-13B

    JZS-15B JZS-16B

    不小于0.06s



    JZS-12B JZS-14B



    不小于0.4s

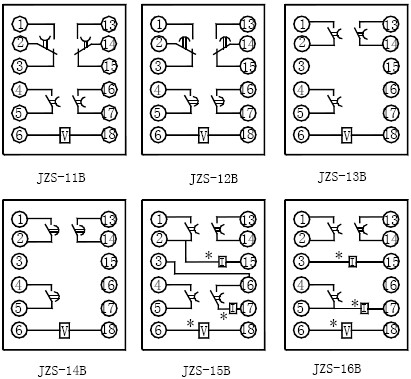

    JZS-14B内部端子图
    JZS-13B内部端子图
    JZS-14B外形及安装开孔尺寸图
    <img src="/uploadfile/20150527/201505270930414908765.jpg" alt="alt="JZS-13B内部端子图">
