JZ-7Y-314直流中间继电器

文章类别：JZ-7型中间继电器凸出插拔式结构

文章概述

产品型号：JZ-7Y-314
触点形式：3常开3常闭2转换
安装结构：凸出式插拔结构
额定电压：24V、48V、110V、220V（直流）

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JZ-7Y-314用于各种保护和自动控制装置中，以增加保护和控制回路的触点容量。安装结构采用凸嵌入式插拔结构，接线方式采用板前或板后接线。交流额定电压为12V、24V、48V、110V、220V、380V可选，直流额定电压为12V、24V、48V、110V、220V可选。JZ-7Y-314采用集成电路中间继电器具有精度高、功耗小、动作时间准确等优点。

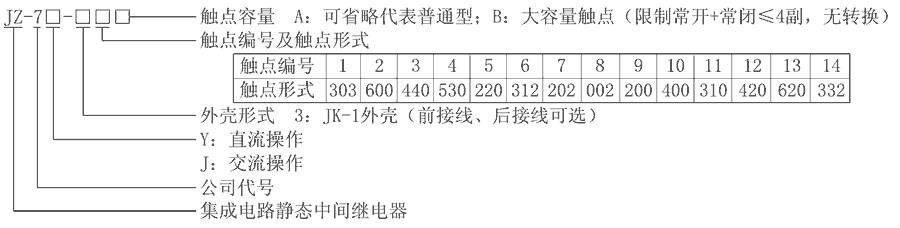

型号及含义

JZ-7Y-314主要特点

1、采用高性能密封继电器，防潮，防尘，不断线，可靠性高。
2、动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回。
3、继电器动作后有灯光指示、有电源指示。
4、继电器的电气寿命和机械寿命长。
5、绝缘耐压水平高。触点容量大，触点接触电阻小。
6、抗干扰特性好，可适用于强干扰或电源电压质量很差的场所。

JZ-7Y-314技术参数

额定参数
直流额定电压	12V、24V、48V、110V、220V可选
交流额定电压	12V、24V、48V、110V、220V、380V可选
跳闸线圈动作值	不大于70%额定电压
功耗	不大于5W

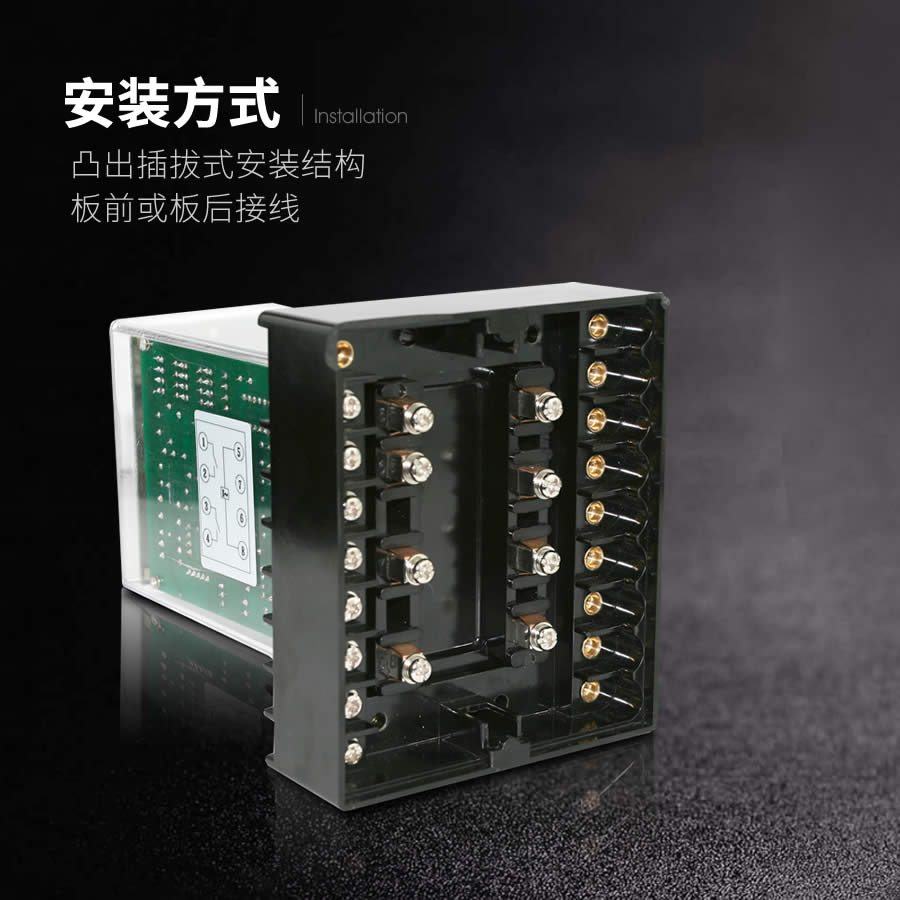

安装方式及接线
安装结构	凸出式插拔结构
接线方式	板前或板后接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

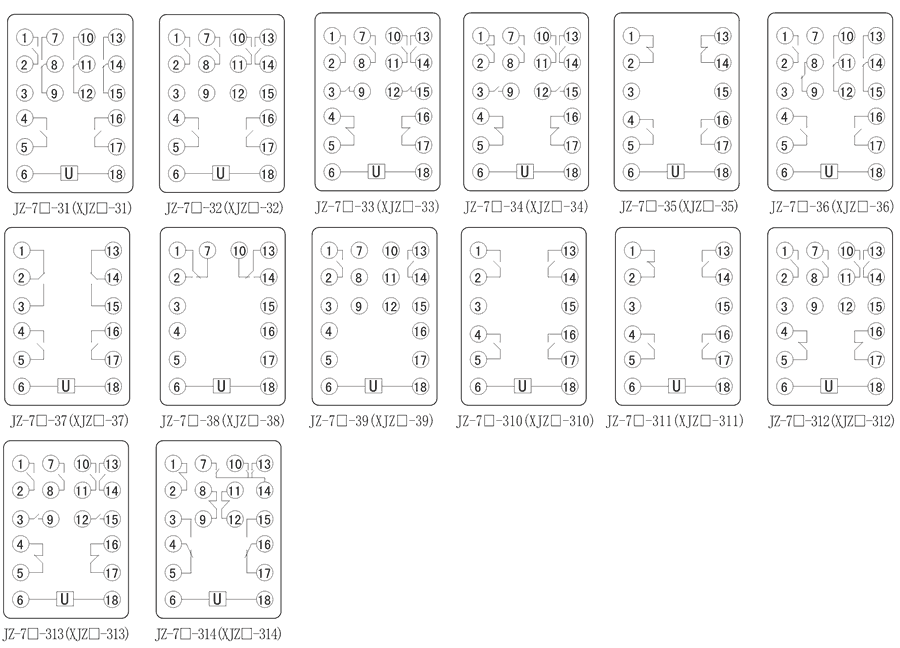

接线图

相关型号说明

型号	触点形式	电压操作
JZ-7J-31	3常开3转换	交流操作
JZ-7J-32	6常开	交流操作
JZ-7J-33	4常开4常闭	交流操作
JZ-7J-34	5常开3常闭	交流操作
JZ-7J-35	2常开2常闭	交流操作
JZ-7J-36	3常开1常闭2转换	交流操作
JZ-7J-37	2常开2转换	交流操作
JZ-7J-38	2转换	交流操作
JZ-7J-39	2常开	交流操作
JZ-7J-310	4常开	交流操作
JZ-7J-311	3常开1常闭	交流操作
JZ-7J-312	4常开2常闭	交流操作
JZ-7J-313	6常闭2常闭	交流操作
JZ-7J-314	3常开3常闭2转换	交流操作
JZ-7Y-31	3常开3转换	直流操作
JZ-7Y-32	6常开	直流操作
JZ-7Y-33	4常开4常闭	直流操作
JZ-7Y-34	5常开3常闭	直流操作
JZ-7Y-35	2常开2常闭	直流操作
JZ-7Y-36	3常开1常闭2转换	直流操作
JZ-7Y-37	2常开2转换	直流操作
JZ-7Y-38	2转换	直流操作
JZ-7Y-39	2常开	直流操作
JZ-7Y-310	4常开	直流操作
JZ-7Y-311	3常开1常闭	直流操作
JZ-7Y-312	4常开2常闭	直流操作
JZ-7Y-313	6常闭2常闭	直流操作
JZ-7Y-314	3常开3常闭2转换	直流操作
