JL-8A/31电流继电器

文章类别：JL-8A、JL-8B型电流继电器

文章概述

产品型号：JL-8A/31
触点形式：1常开1常闭
动作类型：欠电流
安装结构：嵌入式插拔结构

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JL-8A/31电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。JL-8A/31采用CMOS集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。整定范围由0.03A~30A可选。

型号及含义

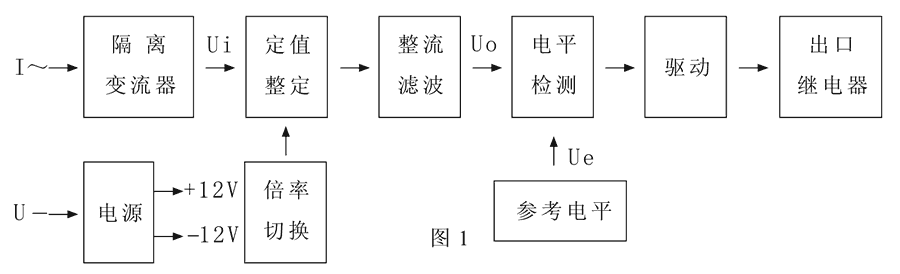

原理图

JL-8A/31工作工作交流电继电热器采用了進口整合电路设计构造。被衡量的交流会工作工作交流电I~经底部隔离变流器后，在此外级的与被测、工作工作交流电正相关的輸出功率电流Ui。经定值整定后实现整流，整流后的脉冲造成的輸出功率电流经滤波器滤波，的与Ui正相关的整流电源电源輸出功率輸出功率电流Uo。在电平论文查重中Uo与整流电源电源輸出功率分类輸出功率电流Ue实现有点，若整流电源电源輸出功率輸出功率电流Uo不低于分类輸出功率电流，电平论文查重器輸出正的无线信号，win7驱动出口处继电热器，继电热器出于工作环境，后者，若整流电源电源輸出功率輸出功率电流Uo超出分类輸出功率电流Ue，电平论文查重輸出负的无线信号，JL-8A/31出于不工作环境。方式给出图一样：

JL-8A/31工作原理图

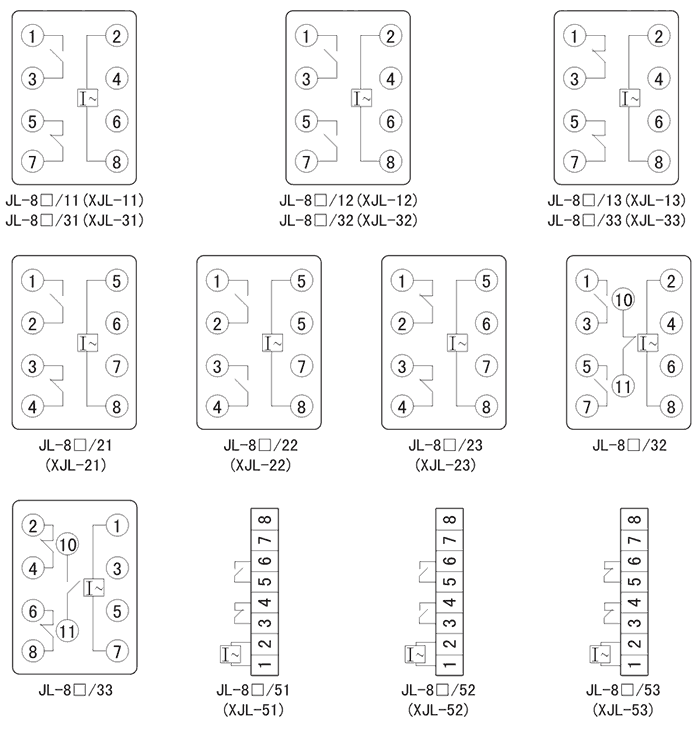

接线图

JL-8A/31技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	1.2倍整定值≤25ms，2倍整定值≤20ms
过电流返回系数	0.90~0.97
欠电流返回系数	1.05~1.15
返回时间	≤27ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
