JSS-17时间继电器

文章类别：JSS型时间继电器

文章概述

产品型号：JSS-17
延时类型：单延时
额定电压：交流110V、220V、380V

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JSS-17时间继电器适用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。JSS-17采用静态集成电路，具有精度高、动作准确、可靠性高等特点。

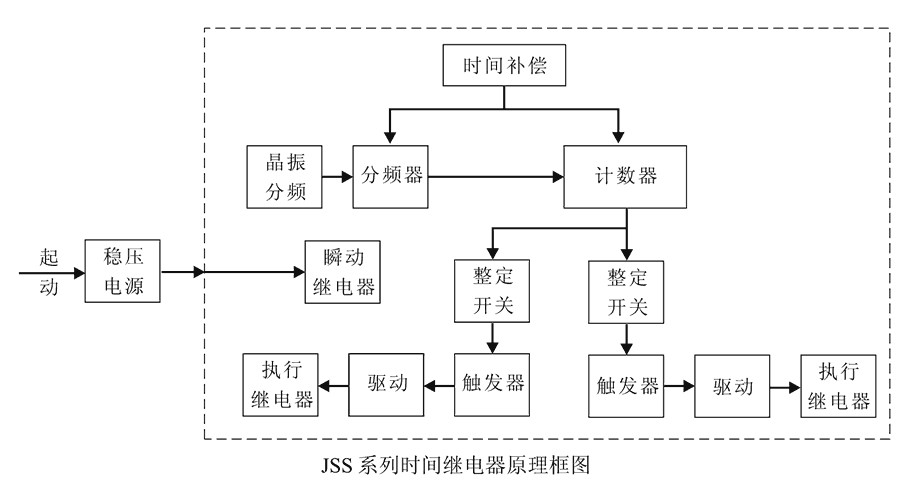

JSS-17原理图

JSS-17事件继电气主要采用进口CMOS一体化电源线路制成，进行分频、运算法器远离确保定时。要求闹钟电脉冲信号发生器由石英砂多结晶体振动器出现。继电气假如施加压力稳定电压降，内瞬动继电气舞蹈过程并口，一起使多结晶体起振，出现闹钟电脉冲信号发生器，经分频后运算法器器运算法器，当所计电脉冲信号发生器数达到定时整定值时，勾起器转动，win7驱动实行继电气舞蹈过程口。

JSS-17内部接线图

整定范围表

型号	延时范围	延时类型	电源类型
JSS-11A	0.02s~999min	单延时（1付瞬时转换、三付可调延时转换）	交流：110V、220V、380V
JSS-12A	0.02s~999min	单延时（1付瞬时转换、三付可调延时转换）	直流：24V、48V、110V、220V
JSS-13	0.02s~999min	双延时（2付瞬时转换、2付独立可调延时转换）	交流：110V、220V、380V
JSS-14	0.02s~999min	双延时（2付瞬时转换、2付独立可调延时转换）	直流：24V、48V、110V、220V
JSS-15	0.02s~999min	双延时（1付瞬时转换、2付独立可调延时动合）	交流：110V、220V、380V
JSS-16	0.02s~999min	双延时（1付瞬时转换、2付独立可调延时动合）	直流：24V、48V、110V、220V
JSS-17	0.02s~999min	单延时（1付瞬时转换、1付可调延时动合）	交流：110V、220V、380V
JSS-18	0.02s~999min	单延时（1付瞬时转换、1付可调延时动合）	直流：24V、48V、110V、220V
JSS-19	0.02s~999min	双延时（1付瞬时动合、2付独立可调延时动合）	交流：110V、220V、380V
JSS-24	0.02s~999min	双延时（1付瞬时动合、2付独立可调延时动合）	直流：24V、48V、110V、220V

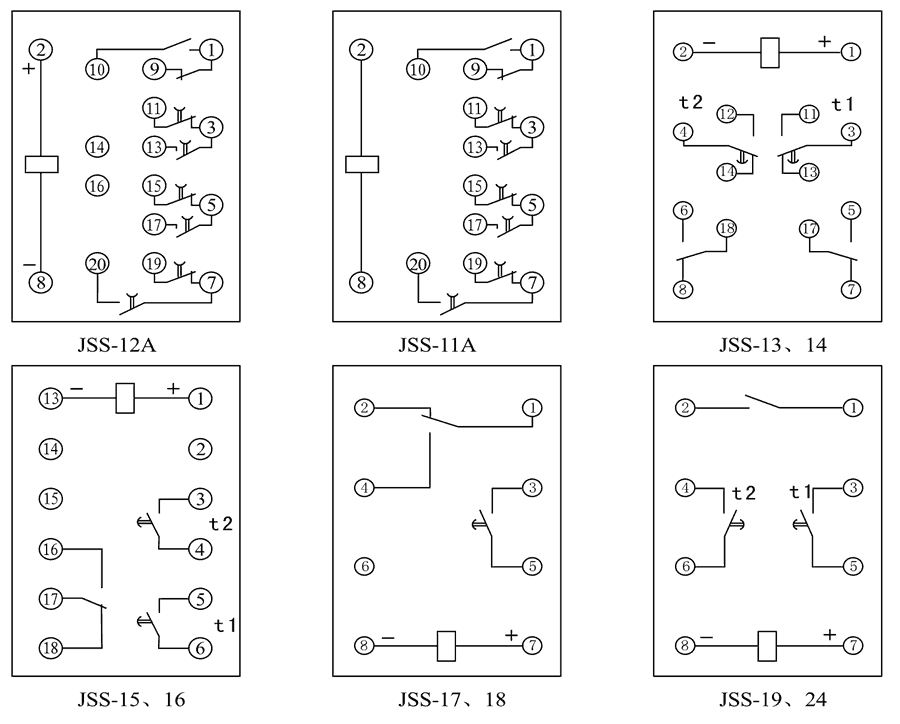

接线图

JSS-17技术参数

额定参数
直流额定电压	24V、48V、110V、220V
交流额定电压	110V、220V、380V
返回电压	直流不小于10%额定值，交流不小于15%额定值
返回时间	直流：不大于20ms，交流：不大于25ms
动作电压	直流为60%~70%额定值，交流为60%~80%额定值
整定误差	直流：不大于0.1%整定值+3ms，交流：不大于0.1%整定值+10ms
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
