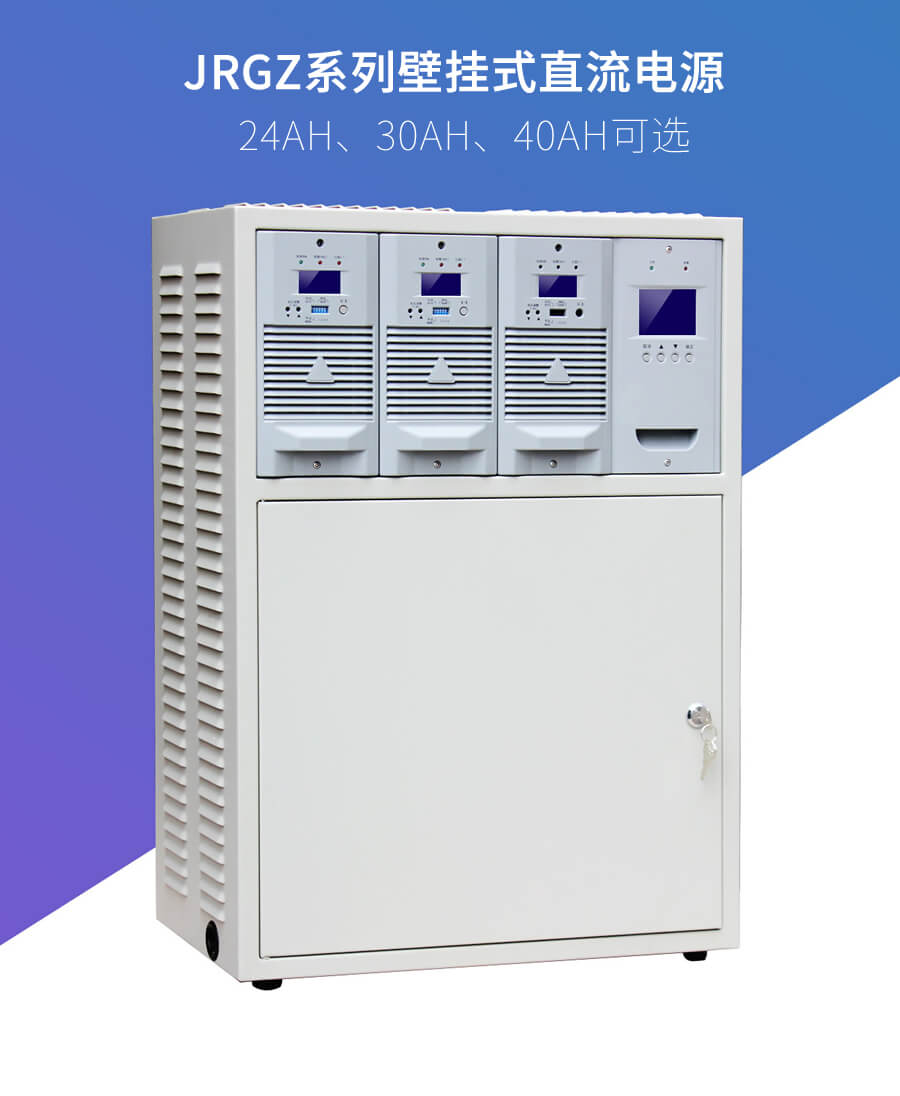

JRGZ-24AH/DC48V概述 壁挂直流电源适合小型开关站、小型用户变电站及小型10KV变电站系统。JRGZ-24AH/DC48V采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成。主要为直流操作机构的开关分、合闸，保护、控制回路，事故跳闸，应急照明等提供直流电源。具有电池智能管理、系统参数设置、直流参数检测、系统故障声光告警、控母自动稳压等功能。壁挂直流电源系统采用模块化结构，可根据用户要求灵活配置，最多3个模块。电流容量为：17AH、24AH、30AH、38AH、40AH可选，输出直流电压为：110V、220V、48V可选。

JRGZ-24AH/DC48V主要功能 输出限流保护
限定输出电流为额定输出电流的X1.05倍，超负荷模块自动调低输出电压以保护模块。
过流保护
电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。
过压保护
内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行。
短路保护
JRGZ-24AH/DC48V采用回缩下垂限流技术，输出短路瞬间降电压至零，限制短路电流小于额定输出电流15％。
接线保护
交直流输入输出及母线开关上下电无顺序要求，让您操作便捷。
缺相保护
JRGZ-24AH/DC48V的交流配电单元具有缺相保护功能，防止造成模块损坏。
过温保护
模块检测散热器温度超过85℃时自动关机保护，温度降低到75℃时模块自动启动。
模块并联保护
模块内部有并联保护电路，故障时模块自动退出系统，不影响其它模块正常工作。

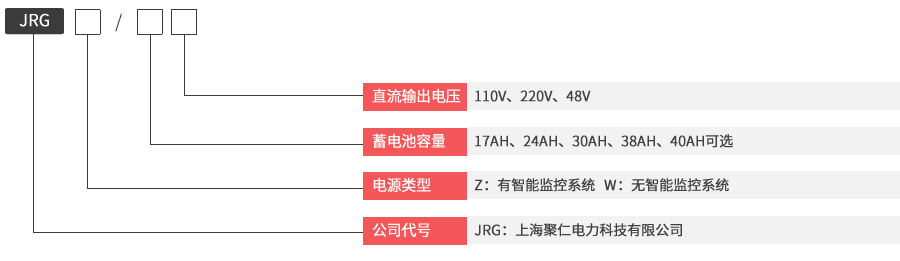

壁挂直流电源的型号及含义

JRGZ-24AH/DC48V主要技术要求 交流输入电压：220V±20%
电流容量：24AH
电网频率：50Hz±10%
功率因数：≥0.85
输出电压范围：180V-280V连续可调
输出限流：0.2A-2.5A(单模块)
稳压精度：≤±0.5%
稳流精度：≤±0.5%
纹波系数：≤±0.1%
均流度：≤5%
效率：≥94%
输出过压保护：280V±2V
绝缘电阻：≥10M
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
相对湿度：≤90%
环境温度：-15℃～45℃
可闻噪音：≤50dB
