JS-11G7时间继电器

文章类别：JS-11G型时间继电器

文章概述

产品型号：JS-11G7时间继电器
延时触点：3常开2常闭
额定电压：110V、220V（AC/DC）
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JS-11G7采用石英晶体振荡器和大规模CMOS集成电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电器保护缩短主保护和后备保护时间极差提供保证，且整定范围更大，极差更小，直观方便，从0.02秒到999小时范围内都可以任意选择，均能保证精度，无须校验。主要用于各种保护和自动控制线路中，使被控制元件的动作得到可靠的延时。JS-11G7采用静态集成电路具有整定范围更大、级差小、触点容量大、整定直观方便等优点。

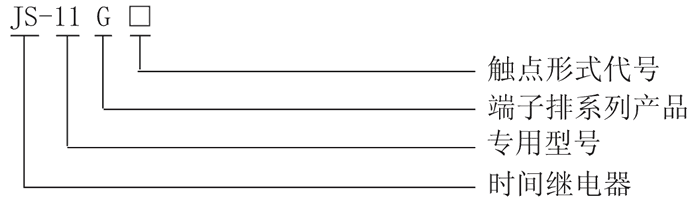

型号及含义

JS-11G7主要特点

●延时型时间继电器动作后，利用触点自保持，继电器触点无抖动，抗干扰能力强。
●JS-11G7采用拨码整定，具有整定方便、级差小、整定范围宽等特点。
●延时范围广，有0.02秒~999分或0.02秒~999小时可选。
●采用集成电路和进口元器件，稳定性和可靠性更高。
●采用导轨安装，对比老式的凸出式结构和插拔结构其安装更方便。

原理图

JS-11G7时间段接触器元件进行CMOS集成式电路基本原理。上电一下子，晶振起振，CPU校准，从零着手正在向数值，也读出拨盘的选用值的时基常数；当数值值与选用值相也，内容输出高电平，驱动软件晶体管，出来接触器元件姿态，且巧用大电流继电嚣自始终维持，以切实保障不引发发抖；当24v电源消散，出来接触器元件则回到。基本原理方式图一样：

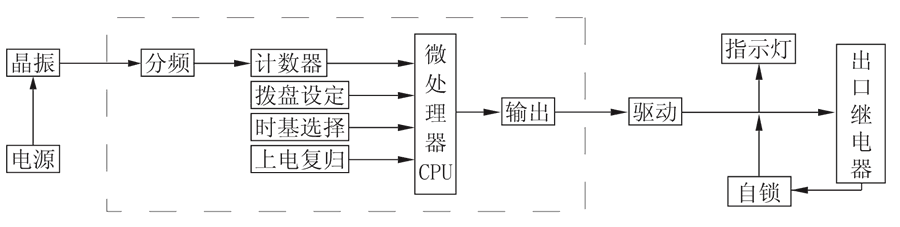

JS-11G7工作原理图

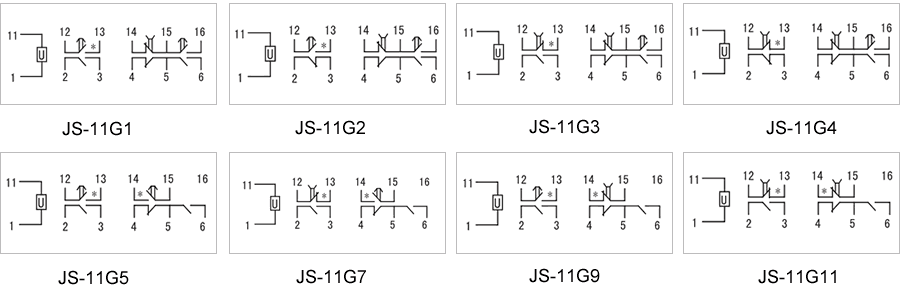

接线图

JS-11G7技术参数

额定参数
直流额定电压	24V、110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
延时范围	0.02秒~999分或0.02秒~999小时可选
延时整定值	整定值≤100S（误差<+0.1S），整定值>100S（误差<±0.1S）
返回时间	≤20mS
功耗	≤5W
安装方式及接线
安装结构	导轨安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

JS-11G7延时范围时间整定方法

借助拨码罗马金额1整定，该九位罗马金额1乘时基，其为整自动间，如拨码罗马金额1时刻为378，时基为10毫秒，则整定的怎么延时电路时刻为3780毫秒，用户账户可按照所需自动快速设置JS-11G7时刻接触器开关的怎么延时电路範圍时刻，只需借助拔码调整罗马金额1才可以，时基的选择具体情况见下腕表的时基快速设置表。

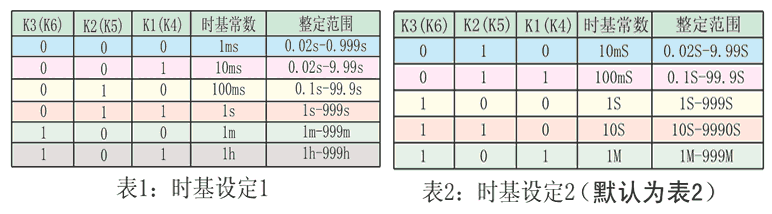

JS-11G7时基设定表
