  • JS-11G3时间继电器
  • 文章类别：JS-11G型时间继电器
  • 文章概述

  • 产品型号：JS-11G3时间继电器
    延时触点：3常开3常闭
    额定电压：110V、220V（AC/DC）
    安装方式：导轨安装

    • 产品分类

    询价留言

    概述
    JS-11G3采用石英晶体振荡器和大规模CMOS集成电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电器保护缩短主保护和后备保护时间极差提供保证，且整定范围更大，极差更小，直观方便，从0.02秒到999小时范围内都可以任意选择，均能保证精度，无须校验。主要用于各种保护和自动控制线路中，使被控制元件的动作得到可靠的延时。JS-11G3采用静态集成电路具有整定范围更大、级差小、触点容量大、整定直观方便等优点。

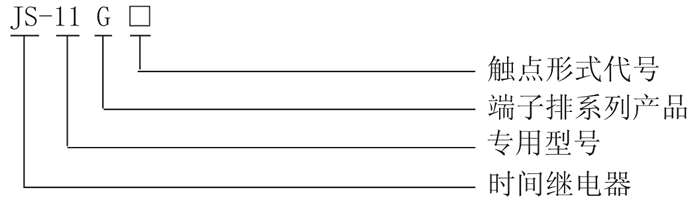

    型号及含义
    JS-11G3型号及其含义
    JS-11G3主要特点
    ●延时型时间继电器动作后，利用触点自保持，继电器触点无抖动，抗干扰能力强。
    ●JS-11G3采用拨码整定，具有整定方便、级差小、整定范围宽等特点。
    ●延时范围广，有0.02秒~999分或0.02秒~999小时可选。
    ●采用集成电路和进口元器件，稳定性和可靠性更高。
    ●采用导轨安装，对比老式的凸出式结构和插拔结构其安装更方便。
    原理图
    JS-11G3时段保险丝元件用到CMOS集成化控制电路。上电快速，晶振起振，CPU重置，从零起双向记数，同一时间加载拨盘的重设值的时基常数；当记数值与重设值相当一时间，输入高电平，安装驱动晶体管，口保险丝元件行动，且借助触头自做到，以切实保障不发现会抖；当电变大，口保险丝元件则请收藏本站。原则下面的图提示：

    JS-11G3工作原理图

    接线图

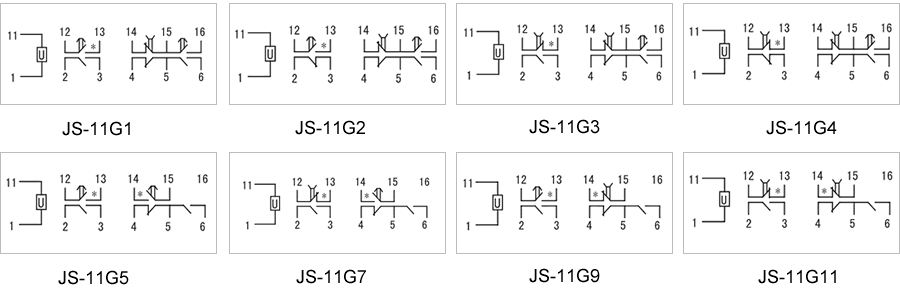

    JS-11G3内部接线图
    JS-11G3技术参数
    额定参数
    直流额定电压 24V、110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    延时范围 0.02秒~999分或0.02秒~999小时可选
    延时整定值 整定值≤100S（误差<+0.1S），整定值>100S（误差<±0.1S）
    返回时间 ≤20mS
    功耗 ≤5W
    安装方式及接线
    安装结构 导轨安装
    接线方式 端子排接线
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    JS-11G3延时范围时间整定方法
    用拨码数据整定，该九位数据乘时基，成为整订时刻，如拨码数据时刻为378，时基为10毫秒，则整定的时期延迟时刻为3780毫秒，用户名可利用应该随意制定JS-11G3时刻继电子产品的时期延迟位置时刻，只需用拔码修正数据可以了，时基进行详细下表格中的时基制定表。

    JS-11G3时基设定表

    主要特点

    JS-11G3阻燃壳体

    JS-11G3静态集成电路

    JS-11G3端子排接线

    JS-11G3导轨条安装

    导轨安装结构
    JS-11G3导轨安装结构外形尺寸
