  • HZH-24VDC-2H-2H-1H综合控制继电器
  • 文章类别：HZH型综合控制继电器
  • 文章概述

  • 产品型号：HZH-24VDC-2H-2H-1H
    触点形式：5常开
    动作时间：≤15ms
    额定电压：DC24V

    • 产品分类

    询价留言

    概述
    HZH-24VDC-2H-2H-1H综合控制继电器又称为分闸、合闸、电源监视控制继电器，适用于直流或交流操作的各种自动控制线路中，可以直接控制分闸回路、合闸回路并监视控制电源，具有电源指示和动作指示，方便调节合闸延时，电源监视断电延时。具有体积小，功能强大，HZH-24VDC-2H-2H-1H适合安装于小型抽屉柜中，用于开关合位监视、跳位监视、电源监视、断路器监视。

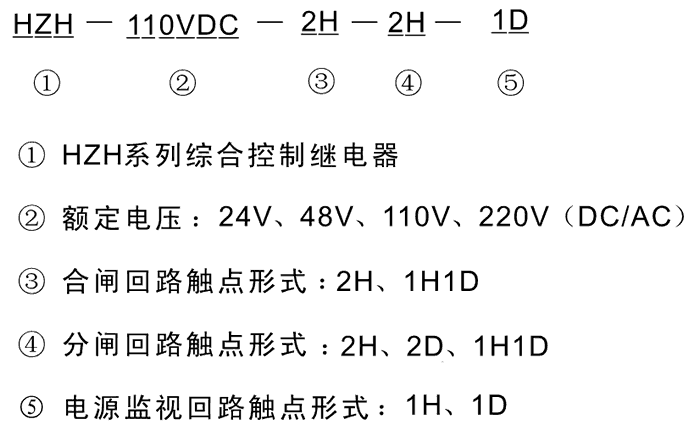

    HZH-24VDC-2H-2H-1H型号及其含义
    HZH-24VDC-2H-2H-1H型号及其含义
    HZH-24VDC-2H-2H-1H触点形式及动作时间
    型号 触点形式 额定电压 动作时间 返回时间
    HZH-24VDC-2H-1H1D-1D 3常开2常闭 DC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VDC-2H-1H1D-1D 3常开2常闭 DC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VDC-2H-1H1D-1D 3常开2常闭 DC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VDC-2H-1H1D-1D 3常开2常闭 DC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VAC-2H-1H1D-1D 3常开2常闭 AC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VAC-2H-1H1D-1D 3常开2常闭 AC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VAC-2H-1H1D-1D 3常开2常闭 AC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VAC-2H-1H1D-1D 3常开2常闭 AC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VDC-1H1D-1H1D-1D 2常开3常闭 DC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VDC-1H1D-1H1D-1D 2常开3常闭 DC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VDC-1H1D-1H1D-1D 2常开3常闭 DC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VDC-1H1D-1H1D-1D 2常开3常闭 DC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VAC-1H1D-1H1D-1D 2常开3常闭 AC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VAC-1H1D-1H1D-1D 2常开3常闭 AC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VAC-1H1D-1H1D-1D 2常开3常闭 AC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VAC-1H1D-1H1D-1D 2常开3常闭 AC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VDC-2H-2D-1D 2常开3常闭 DC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VDC-2H-2D-1D 2常开3常闭 DC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VDC-2H-2D-1D 2常开3常闭 DC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VDC-2H-2D-1D 2常开3常闭 DC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VAC-2H-2D-1D 2常开3常闭 AC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VAC-2H-2D-1D 2常开3常闭 AC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VAC-2H-2D-1D 2常开3常闭 AC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VAC-2H-2D-1D 2常开3常闭 AC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VDC-2H-2H-1H 5常开 DC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VDC-2H-2H-1H 5常开 DC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VDC-2H-2H-1H 5常开 DC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VDC-2H-2H-1H 5常开 DC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-24VAC-2H-2H-1H 5常开 AC：24V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-48VAC-2H-2H-1H 5常开 AC：48V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-110VAC-2H-2H-1H 5常开 AC：110V ≤15ms 分闸回路≤15ms，其它回路15ms~2s
    HZH-220VAC-2H-2H-1H 5常开 AC：220V ≤15ms 分闸回路≤15ms，其它回路15ms~2s

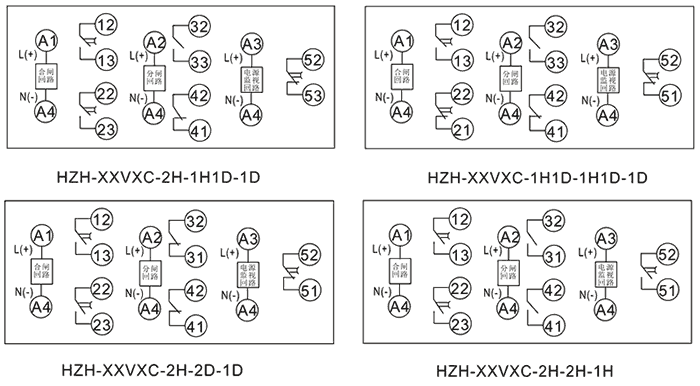

    接线图
    HZH-24VDC-2H-2H-1H内部接线图
    HZH-24VDC-2H-2H-1H技术参数
    额定参数
    直流额定电压 24V、48V、110V、220V可选
    交流额定电压 24V、48V、110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤85%额定电压
    动作时间 ≤15ms
    返回时间 分闸回路≤35ms，其它回路15ms~2s
    返回值 ≥10%额定值
    功耗 ≤10W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    HZH-24VDC-2H-2H-1H阻燃壳体

    HZH-24VDC-2H-2H-1H静态集成电路

    HZH-24VDC-2H-2H-1H端子排接线

    HZH-24VDC-2H-2H-1H导轨条安装

    导轨安装结构
    HZH-24VDC-2H-2H-1H导轨安装结构外形尺寸
