HJDZ-A100概述
HJDZ-A100为端子排中间继电器，具有体积小巧，可直接安装在开关柜导轨上，用于直流或交流操作的保护或自动控制回路中，以增加触点数量。

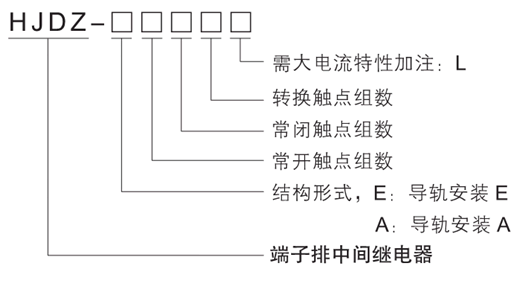

型号说明表
| 型号 |
触点形式 |
| HJDZ-A200端子排中间继电器 |
2常开 |
| HJDZ-A110端子排中间继电器 |
1常开1常闭 |
| HJDZ-A002端子排中间继电器 |
2转换 |
| HJDZ-A004端子排中间继电器 |
4转换 |
| HJDZ-E112（L）端子排中间继电器 |
1常开1常闭2转换 |
| HJDZ-E202（L）端子排中间继电器 |
2常开2转换 |
| HJDZ-E022（L）端子排中间继电器 |
2常闭2转换 |
| HJDZ-E060（L）端子排中间继电器 |
6常闭 |
| HJDZ-E080端子排中间继电器 |
8常闭 |
| HJDZ-E240端子排中间继电器 |
2常开4常闭 |
| HJDZ-E260端子排中间继电器 |
2常开6常闭 |
| HJDZ-E420端子排中间继电器 |
4常开2常闭 |
| HJDZ-E440端子排中间继电器 |
4常开4常闭 |
| HJDZ-E600端子排中间继电器 |
6常开 |
| HJDZ-E620端子排中间继电器 |
6常开2常闭 |
| HJDZ-E800端子排中间继电器 |
8常开 |
HJDZ-A100技术参数
| 额定参数 |
| 直流额定电压 |
12V、24V、48V、110V、220V可选 |
| 交流额定电压 |
48V、100V、110V、220V、380V、415V可选 |
| 返回值 |
不小于5%额定值 |
| 动作电压 |
| 直流型继电器 |
70%额定电压 |
| 交流型继电器 |
80%额定电压 |
| 动作时间 |
| 直流型继电器 |
小于20ms |
| 交流型继电器 |
小于25ms |
| HJDZ-A100功耗 |
| 交流380V时 |
小于5W |
| 直流220V时 |
小于3W |
| 触点较大容量 |
| 普通型 |
可断开250VDC，τ=5ms，50W直流有感负载 |
| 可断开250VDC，cosΦ=0.4，250VA交流负载 |
| L型 |
可断开250VDC，τ=5ms，80W直流有感负载 |
| 可断开250VDC，cosΦ=0.4，400VA交流负载 |
| 长期接通电流 |
普能型长期接通电流5A |
| L型长期接通电流8A |
| 绝缘性能 |
| 绝缘电阻 |
继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ |
| 绝缘耐压 |
继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象 |
| 环境条件 |
| 环境温度 |
-15℃～55℃ |
| 工作电压 |
不大于120%额定电压 |
| 工作位置 |
任意 |
| 周围磁场强度 |
小于0.5mT |
| 环境相对湿度 |
不大于90% |
| 大气压力 |
80～110KPa |
| 温度 |
-25℃～+70℃ |
| 海拔高度 |
不大于2500 米 |
