    星欧娱乐> 技术文章>电压电流中间继电器元件>HBLDY-130型零序过线电压按钮开关设备

    联系星欧娱乐

  • HBLDY-1301/A零序过电压继电器
  • 文章类别：HBLDY-130型零序过电压继电器
  • 文章概述

  • 产品型号：HBLDY-1301/A零序过电压继电器
    动作时间：小于35ms
    返回时间：小于35ms
    工作电压：AC110V、220V、240V、380V
    安装方式：导轨安装

    • 产品分类

    询价留言

    概述
    HBLDY-1301/A电压继电器为零序过电压继电器，主要用于输电线路和电力设备的零序过电压保护中，特别是150Hz三次谐波大的场合更稳定，动作更准确。HBLDY-1301/A采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。其安装结构为嵌入式板后接线和凸出式板前接线两种，为了安装更方便，可以升级为导轨壳体端子排接线结构。
    型号及含义

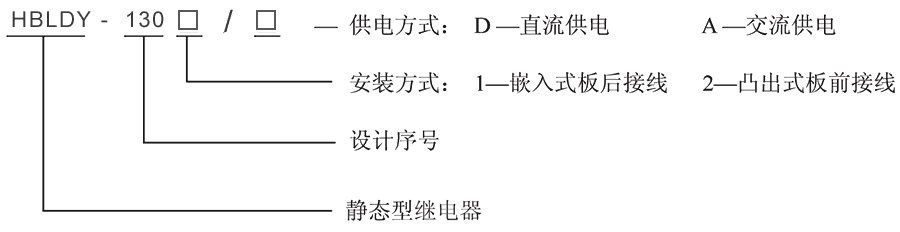

    HBLDY-1301/A型号及其含义
    HBLDY-1301/A工作电压和动作时间及返回时间
    型号 工作电压 动作时间 返回时间 返回系数
    HBLDY-1301/D DC48V、110V、220V ≤35ms ≤35ms >0.9
    HBLDY-1302/D DC48V、110V、220V ≤35ms ≤35ms >0.9
    HBLDY-1301/A AC110V、220V、240V、380V ≤35ms ≤35ms >0.9
    HBLDY-1302/A AC110V、220V、240V、380V ≤35ms ≤35ms >0.9
    工作原理
    零序过电压继电器主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护较好的元器。交流电压经交流变换器变换成本继电器所需要的交流电压；再经150Hz带阻滤波器和50Hz带通滤波器滤去50Hz以外（主要为150Hz）的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压Uz再送入电平检测器与比较电压Ub进行比较；然后通过驱动，作用于出口继电器J。
    接线图

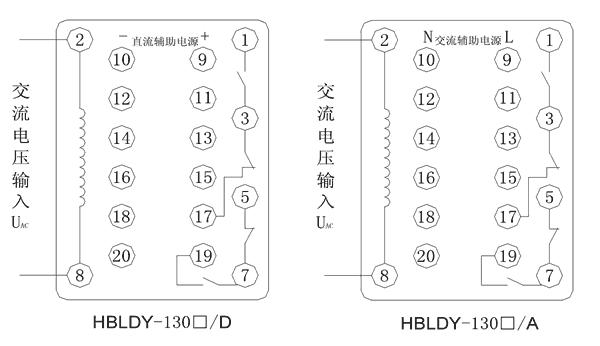

    HBLDY-1301/A内部接线图
    HBLDY-1301/A技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤35ms
    返回时间 ≤35ms
    返回系数 >0.90
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    HBLDY-1301/A阻燃壳体

    HBLDY-1301/A静态集成电路

    HBLDY-1301/A端子排接线

    HBLDY-1301/A导轨条安装

    企业实拍
    企业内部环境
    HBLDY-1301/A安装结构
    导轨安装结构外形尺寸
    凸出固定式安装结构
    HBLDY-1301/A凸出固定式安装结构
    凸出插拔式安装结构
    HBLDY-1301/A凸出插拔式安装结构
    嵌入插拔式安装结构
    HBLDY-1301/A嵌入插拔式安装结构
