HBDNY-63低电流继电器

文章类别：HBDNY型电流继电器

文章概述

产品型号：HBDNY-63电流继电器
触点形式：1常开1常闭
动作时间：小于30ms
返回时间：小于25ms
AC电压：220V、240V、380V
DC电压：110V、220V
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

HBDNY-63电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件。HBDNY-63采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。

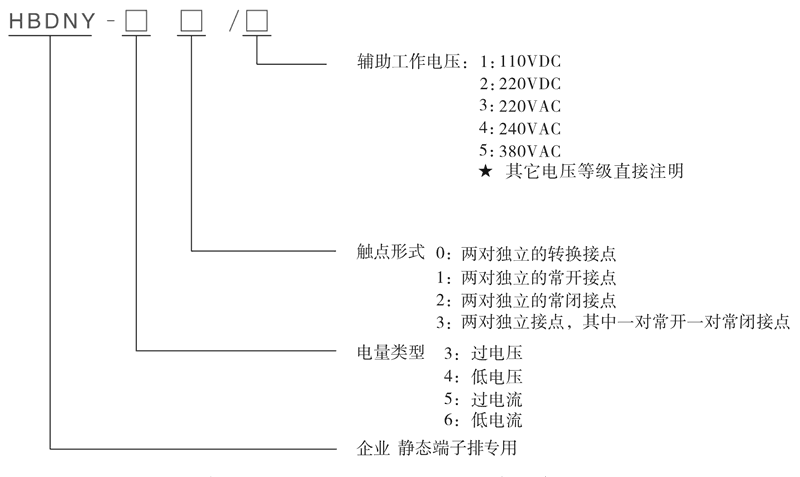

型号及含义

工作原理

HBDNY-63电阻值大小继机械应用进囗的ibms线路构造。被侧量的座谈会电阻值大小I~经屏蔽变流器后，在第二级到与被测、电阻值大小正相关的电阻值Ui。经定值整定后实施整流，整流后的输入脉冲电阻值经滤波器滤波，到与Ui正相关的交流电变压器电源的电流电阻值Uo。在电平在线监测中Uo与交流电变压器电源的电流参阅电阻值Ue实施会比较，若交流电变压器电源的电流电阻值Uo远低于参阅电阻值，电平在线监测器輸出电阻正走势，驱程产品出口继机械，继机械保持姿势的情况，相反、，若交流电变压器电源的电流电阻值Uo低过参阅电阻值Ue，电平在线监测輸出电阻负走势，HBDNY-63保持不姿势的情况。机制以下图如图：

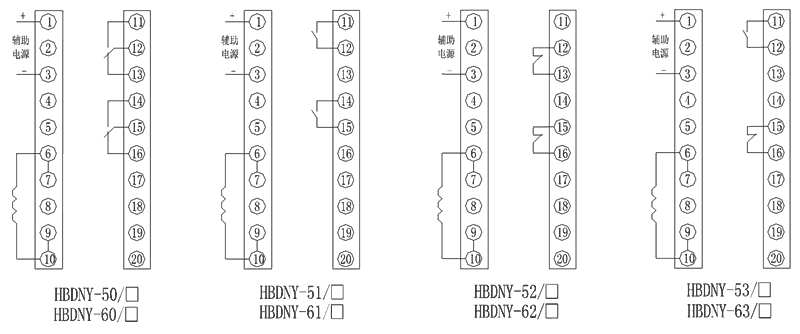

HBDNY-63工作原理图

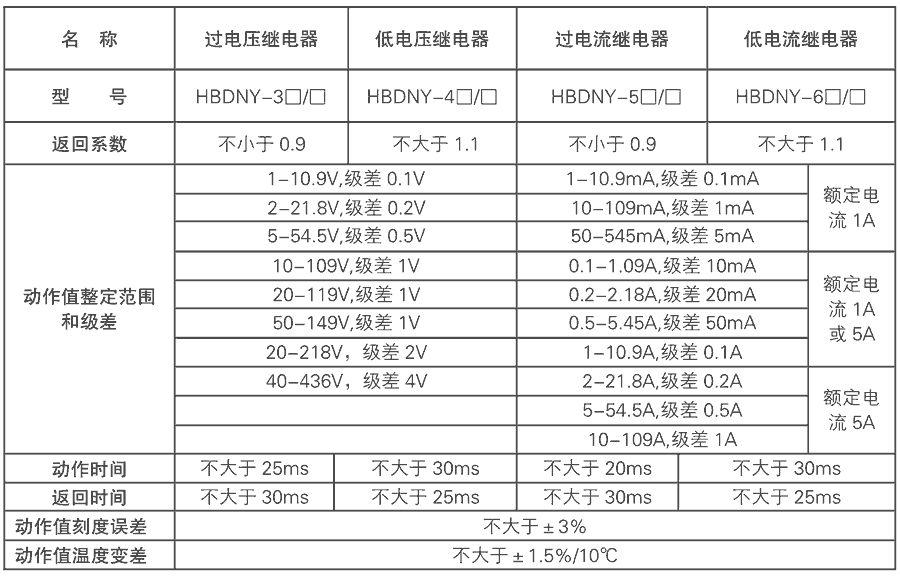

HBDNY-63电流继电器动作值整定范围

HBDNY-63技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	过电流≤20ms，低电流≤30ms
返回时间	过电流≤30ms，低电流≤25ms
过电流返回系数	>0.90
低电流返回系数	<1.1
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
