    星欧娱乐> 技术文章>直流电压继电商>HBDLX-2型零序过直流电电磁阀电线电缆

    联系星欧娱乐

  • HBDLX-20零序过电流继电器
  • 文章类别：HBDLX-2型零序过电流继电器
  • 文章概述

  • 产品型号：HBDLX-20电流继电器
    触点形式：2转换
    动作时间：小于20ms
    返回时间：小于35ms
    工作电压：DC：110V
    安装方式：导轨安装

    • 产品分类

    询价留言

    概述
    HBDLX-20电流继电器主要用于输电线路、变压器和发电机的零序过电流保护中。HBDLX-20采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。
    型号及含义

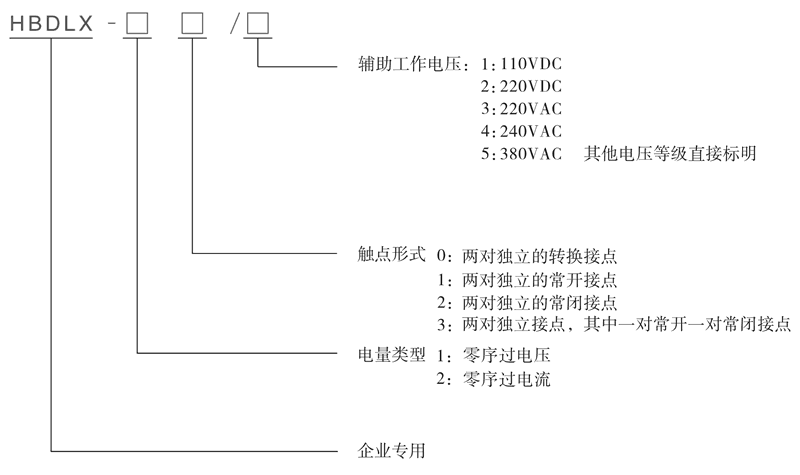

    HBDLX-20型号及其含义
    工作原理
    HBDLX-20工作交流电保险丝元件采取进口清关模块化电源线路制成。被在线测量的交换工作交流电I~经防护隔离变流器后，在另一方面级能够与被测、工作交流电不成比例的电阻值Ui。经定值整定后通过整流，整流后的输入脉冲电阻值经滤波器滤波，能够与Ui不成比例的直流直流电压电流变压器电源电电阻值Uo。在电平测量中Uo与直流直流电压电流变压器电源电考虑价值资料电阻值Ue通过非常，若直流直流电压电流变压器电源电电阻值Uo远低于考虑价值资料电阻值，电平测量器模拟读取正网络数据信息，驱动下载出口型保险丝元件，保险丝元件位于动做阶段，从一开始就，若直流直流电压电流变压器电源电电阻值Uo高出考虑价值资料电阻值Ue，电平测量模拟读取负网络数据信息，HBDLX-20位于不动做阶段。的原理以下图已知：

    HBDLX-20工作原理图

    HBDLX-20技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤20ms
    返回时间 ≤35ms
    返回系数 >0.90
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

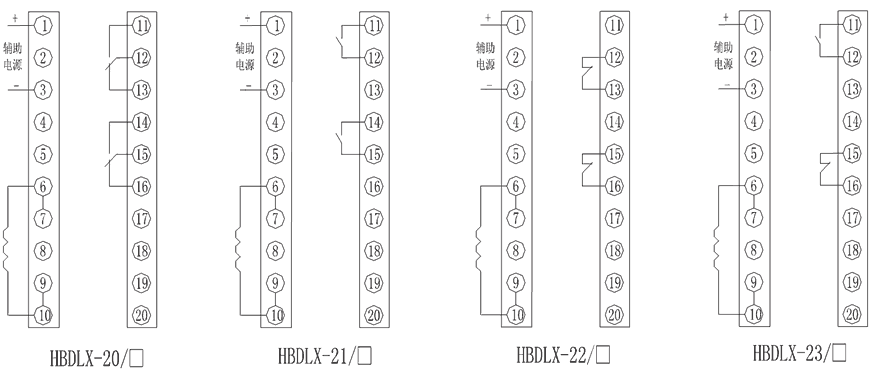

    HBDLX-20内部接线图
    HBDLX-20触点形式和辅助工作电压
    型号 触点形式 动作时间 返回时间 工作电压
    HBDLX-20/1 2转换 ≤20ms ≤35ms DC：110V
    HBDLX-20/2 2转换 ≤20ms ≤35ms DC：220V
    HBDLX-20/3 2转换 ≤20ms ≤35ms AC：220V
    HBDLX-20/4 2转换 ≤20ms ≤35ms AC：240V
    HBDLX-20/5 2转换 ≤20ms ≤35ms AC：380V
    HBDLX-21/1 2常开 ≤20ms ≤35ms DC：110V
    HBDLX-21/2 2常开 ≤20ms ≤35ms DC：220V
    HBDLX-21/3 2常开 ≤20ms ≤35ms AC：220V
    HBDLX-21/4 2常开 ≤20ms ≤35ms AC：240V
    HBDLX-21/5 2常开 ≤20ms ≤35ms AC：380V
    HBDLX-22/1 2常闭 ≤20ms ≤35ms DC：110V
    HBDLX-22/2 2常闭 ≤20ms ≤35ms DC：220V
    HBDLX-22/3 2常闭 ≤20ms ≤35ms AC：220V
    HBDLX-22/4 2常闭 ≤20ms ≤35ms AC：240V
    HBDLX-22/5 2常闭 ≤20ms ≤35ms AC：380V
    HBDLX-23/1 1常开1常闭 ≤20ms ≤35ms DC：110V
    HBDLX-23/2 1常开1常闭 ≤20ms ≤35ms DC：220V
    HBDLX-23/3 1常开1常闭 ≤20ms ≤35ms AC：220V
    HBDLX-23/4 1常开1常闭 ≤20ms ≤35ms AC：240V
    HBDLX-23/5 1常开1常闭 ≤20ms ≤35ms AC：380V
    主要特点

    HBDLX-20阻燃壳体

    HBDLX-20静态集成电路

    HBDLX-20端子排接线

    HBDLX-20导轨条安装

    企业实拍
    企业内部环境
    HBDLX-20安装结构
    导轨安装结构外形尺寸
